Описание расширителя тревожных кнопок
для системы Антитеррор STELBERRY F-211

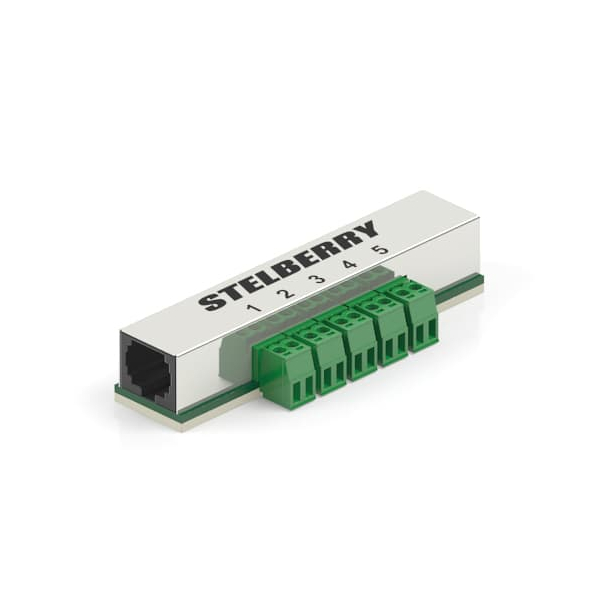

Расширители тревожных кнопок STELBERRY F-211 предназначены для подключения до пяти тревожных кнопок.
STELBERRY F-211 подключаются к коммутатору Антитеррор STELBERRY F-211 при помощи UTP кабеля.
Между собой расширители также подключаются при помощи UTP кабеля.

Преимущества расширителя тревожных кнопок
STELBERRY F-211

• Удобное решение для масштабирования тревожных кнопок в разных помещениях
• Удобные отстёгивающиеся винтовые разъёмы
• Металлический корпус
• Удобное крепление при помощи двустороннего скотча, уже наклеенного снизу расширителя STELBERRY F-211

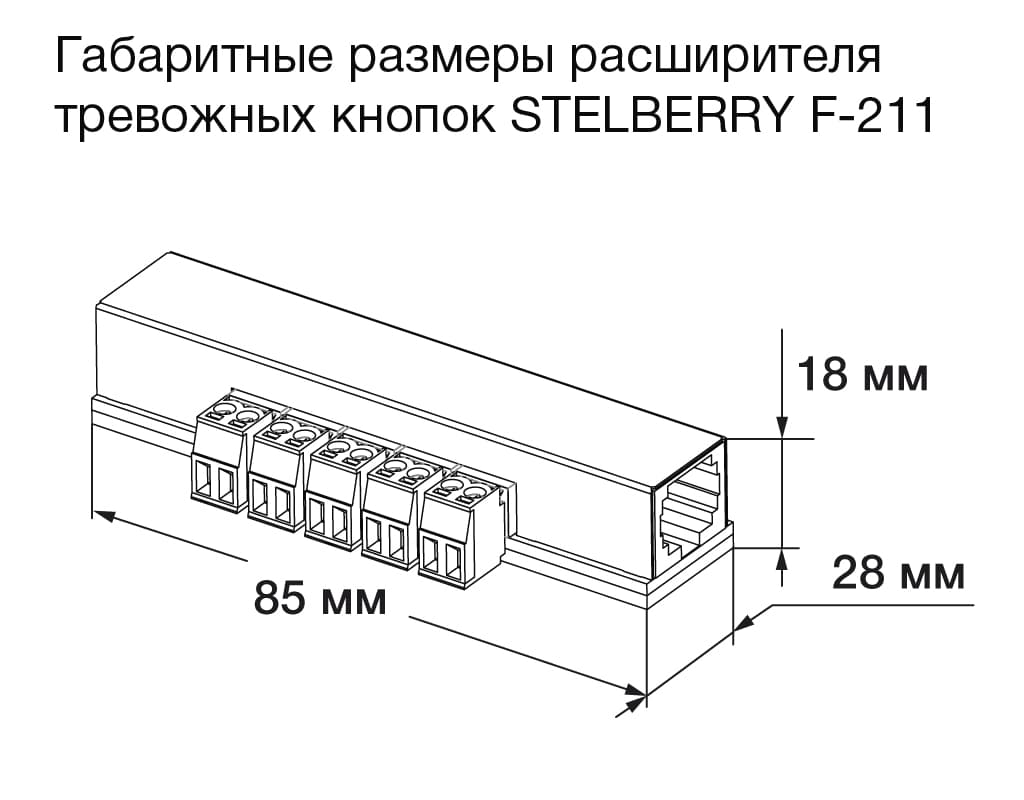

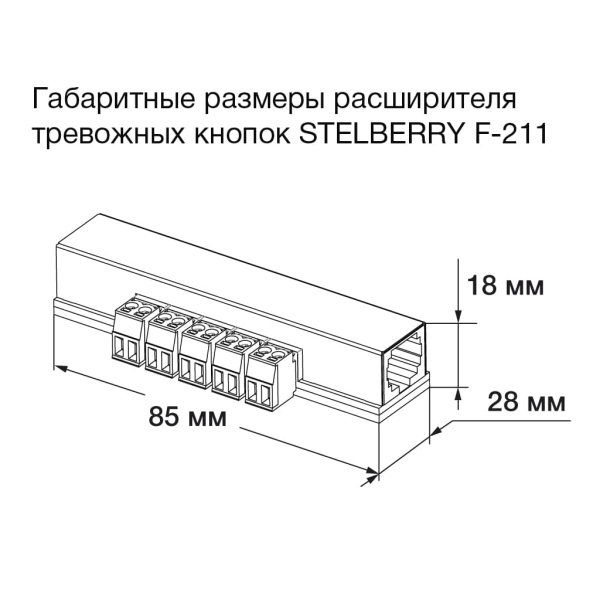

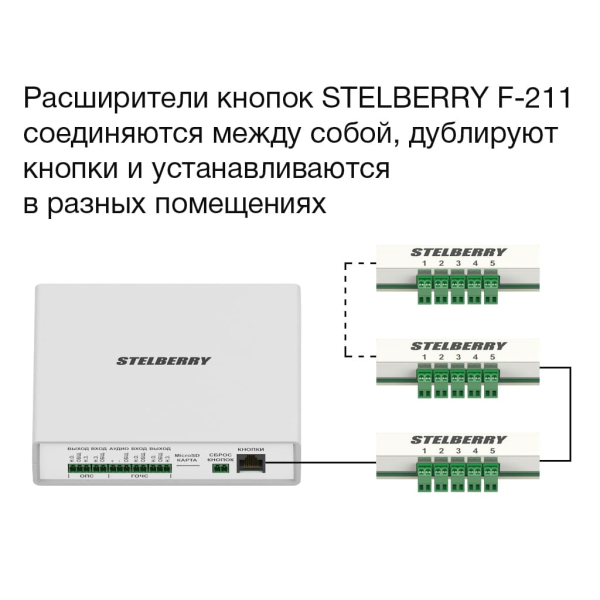

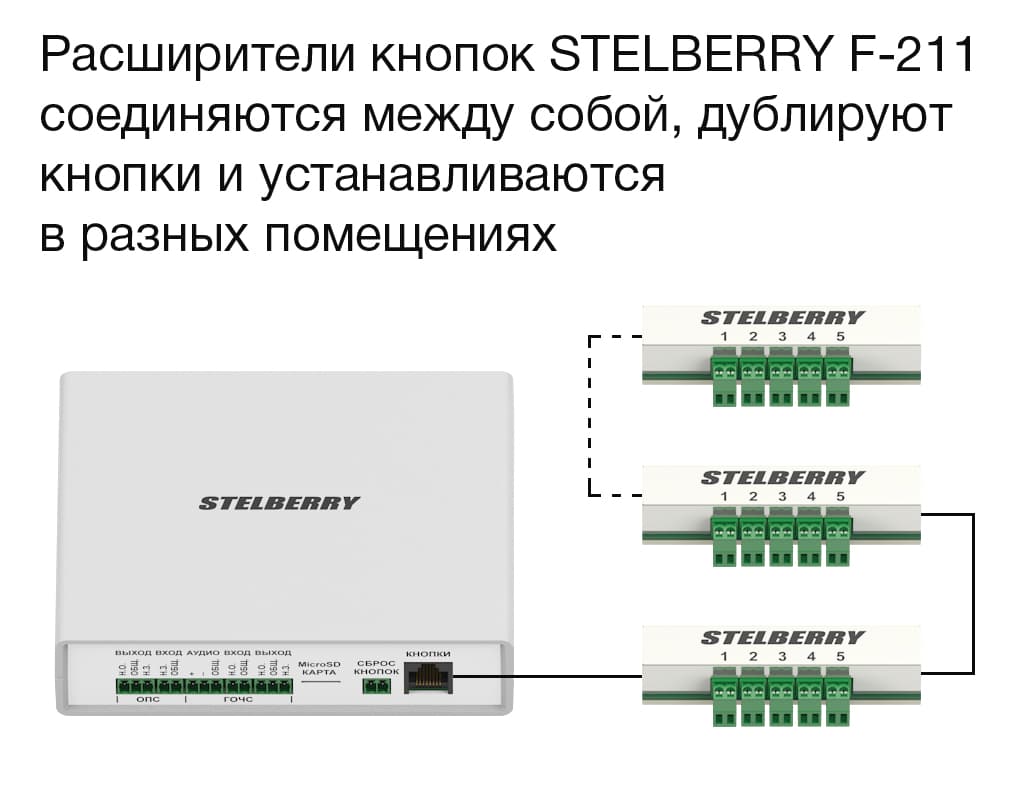

Расширители тревожных кнопок подключаются к коммутатору и между собой UTP кабелем.
Количество подключенных в систему расширителей не ограничено.
Расширители кнопок могут быть установлены в различных помещениях.

При нажатии на одну из пяти кнопок начинает транслироваться сообщение с соответствующим номером.
Содержание сообщения могут быть согласованы на этапе регистрации проекта.
Максимальное расстояние от коммутатора STELBERRY F-200 до самого удалённого расширителя может составлять до 1000 метров.

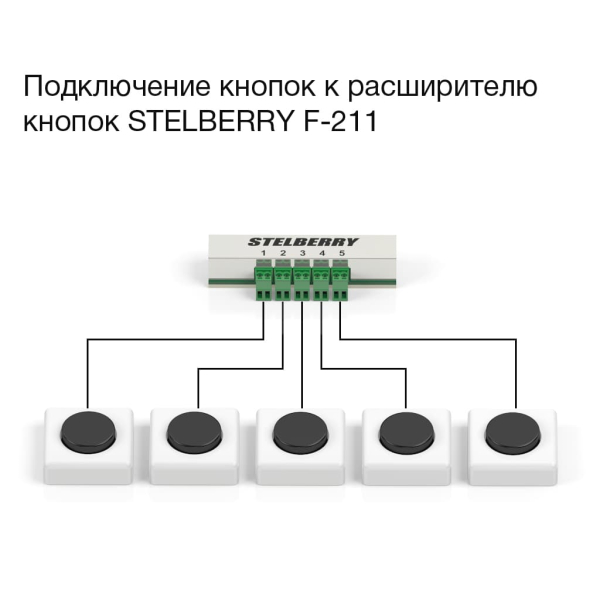

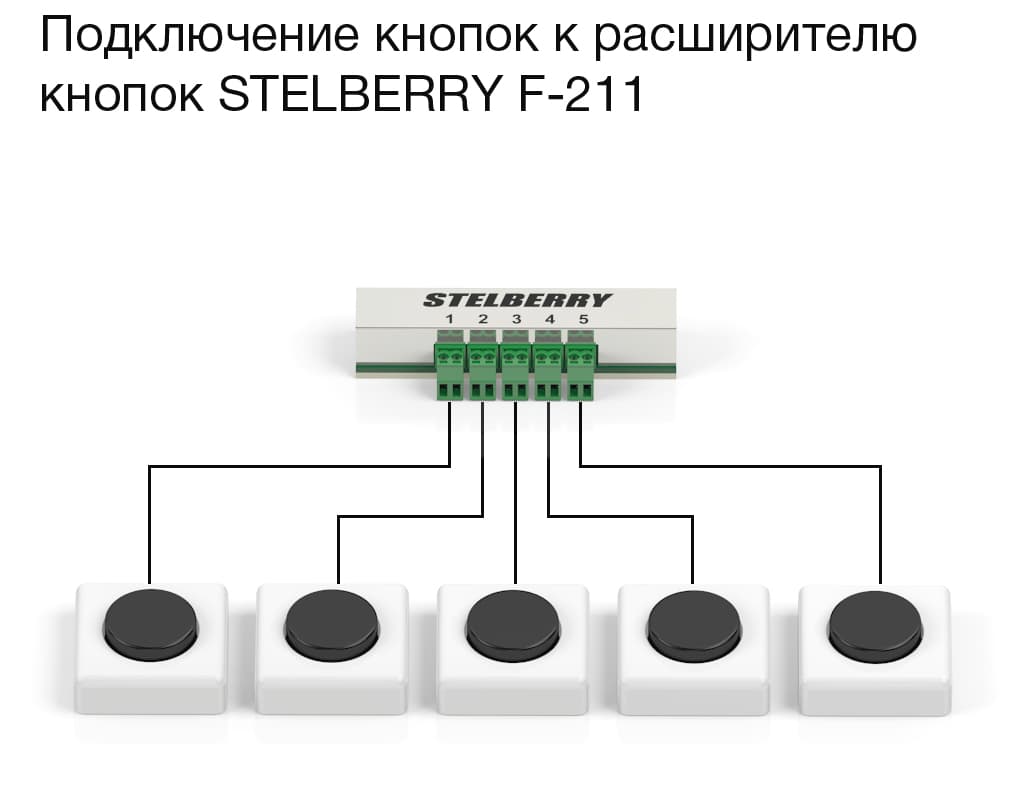

К разъёмам расширителя кнопок STELBERRY F-211 подключаются до пяти нормально разомкнутых кнопок.

При замыкании одной из кнопок начинает воспроизводиться соответствующее сообщение.

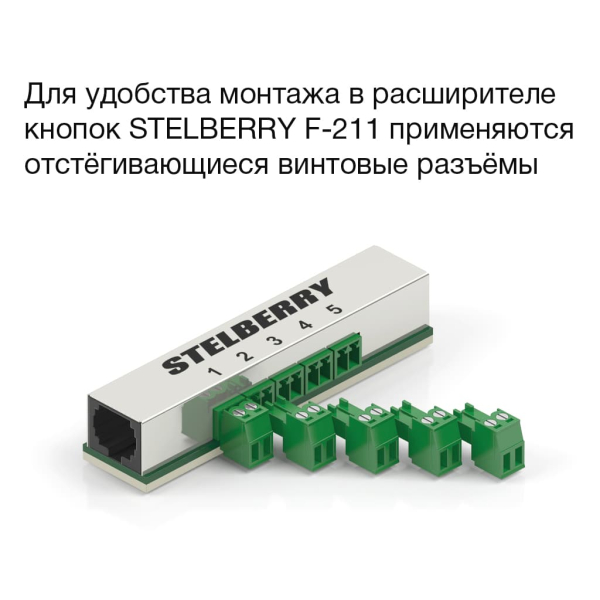

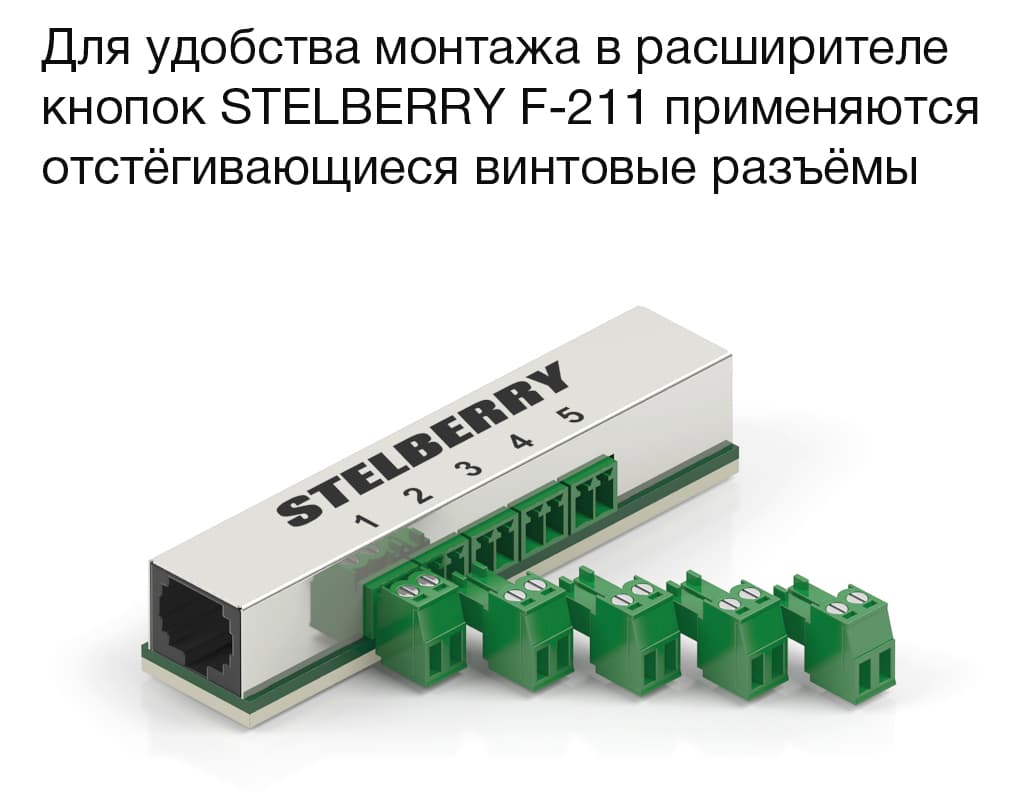

Для удобства коммутации и надёжности соединения, в расширителе тревожных кнопок STELBERRY F-211 применяются отстёгивающиеся винтовые разъёмы, идущие в комплекте.

Это очень удобное и надёжное решение, которое существенно упрощает процесс монтажа системы Антитеррор.

Например, если площадь помещения с маленьким уровнем шума составляет 60 квадратных метров, значит для его озвучивания необходимо 12 Ватт (60/10х2 Вт).
То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения.

Получается, что для помещения площадью 60 квадратных метров с маленьким уровнем шума необходимо разместить 2 громкоговорителя по 7 Ватт каждый.

Возьмём то же помещение, но с повышенным уровнем шума.
Площадь помещения составляет 60 квадратных метров, значит для его озвучивания необходимо 24 Ватт (60/10х4 Вт).
То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения.
Получается, что для помещения площадью 60 квадратных метров с повышенным уровнем шума необходимо разместить 4 громкоговорителя по 7 Ватт каждый или 3 громкоговорителя по 12 Ватт каждый.

Передача сигналов и питания в системах громкого оповещения STELBERRY Антитеррор производится по собственному стандарту, поэтому запрещается подключать их к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!

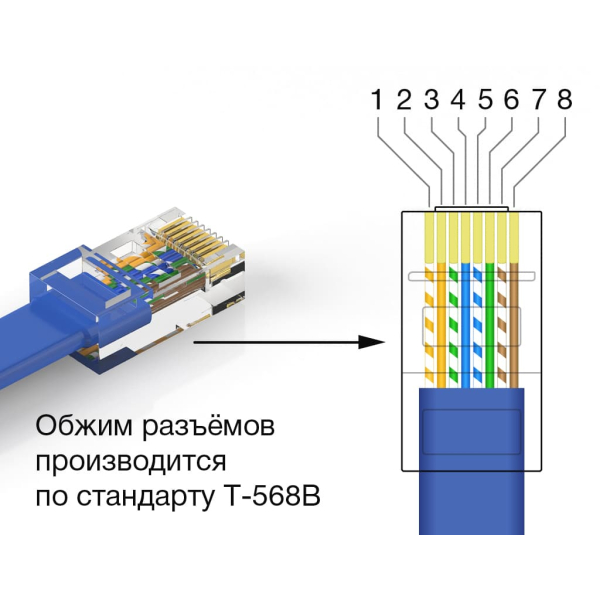

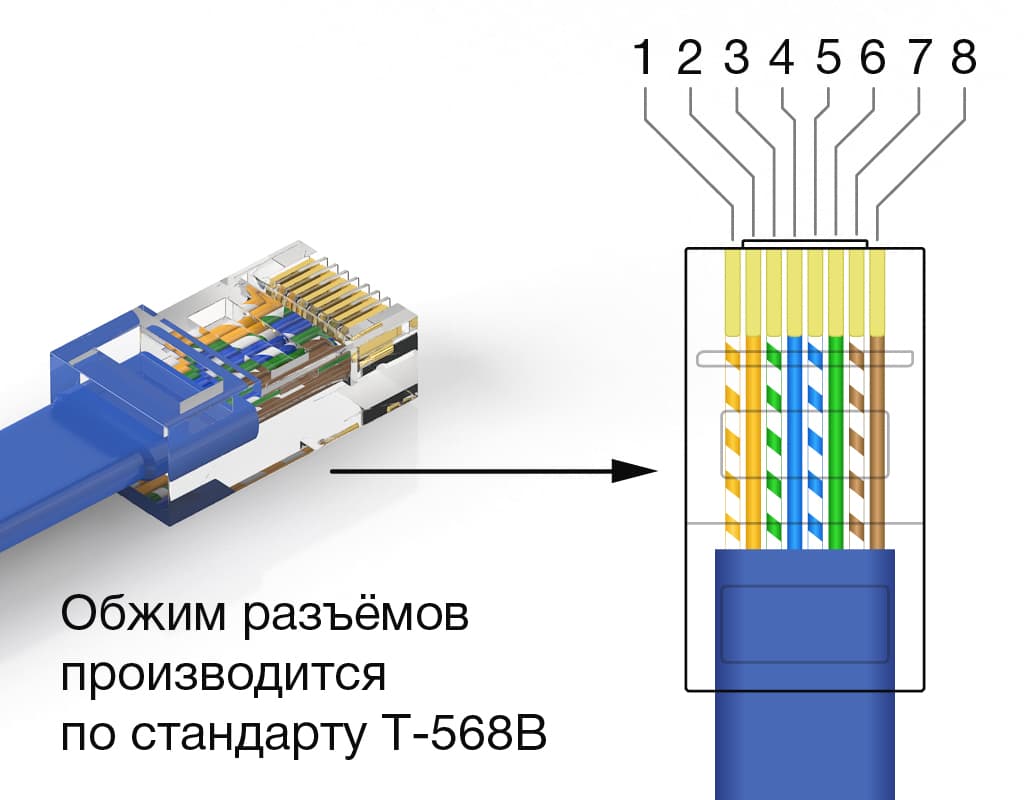

Обжимку разъёма RJ45 рекомендуется производить по стандарту T-568B (также, как производится обжимка для IP камер).

Распиновка разъёма по стандарту T-568B:
1 - Бело-оранжевый
2 - Оранжевый
3 - Бело-зелёный
4 - Синий
5 - Бело-синий
6 - Зелёный
7 - Бело-коричневый
8 - Коричневый

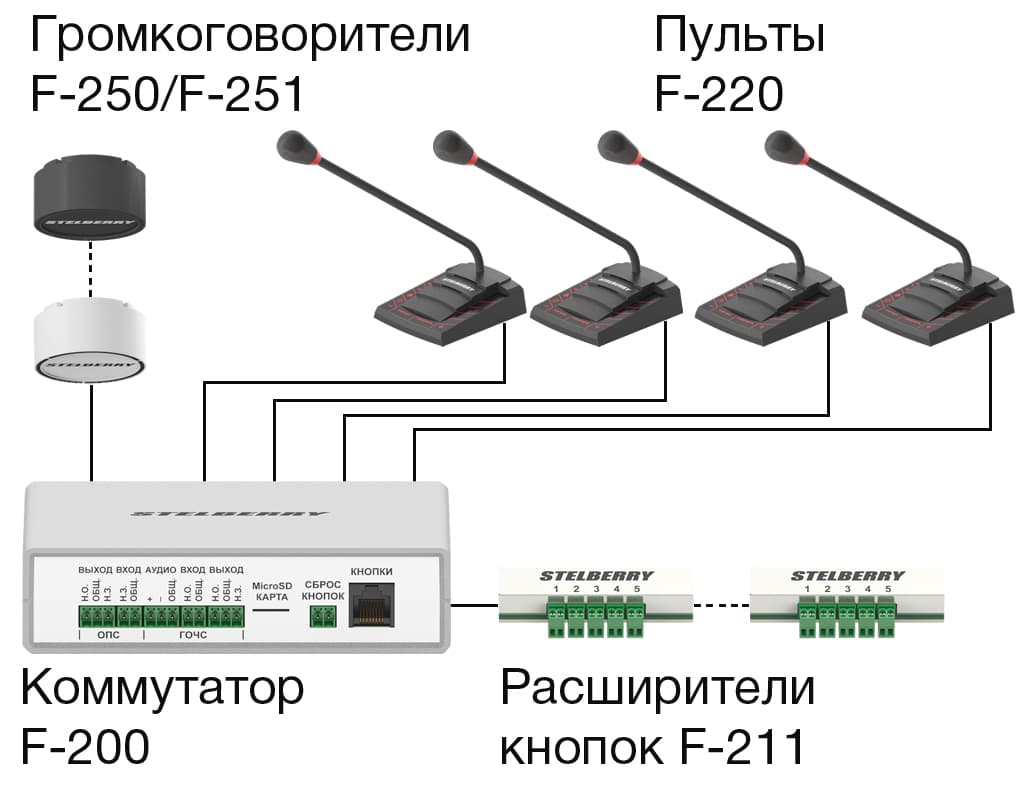

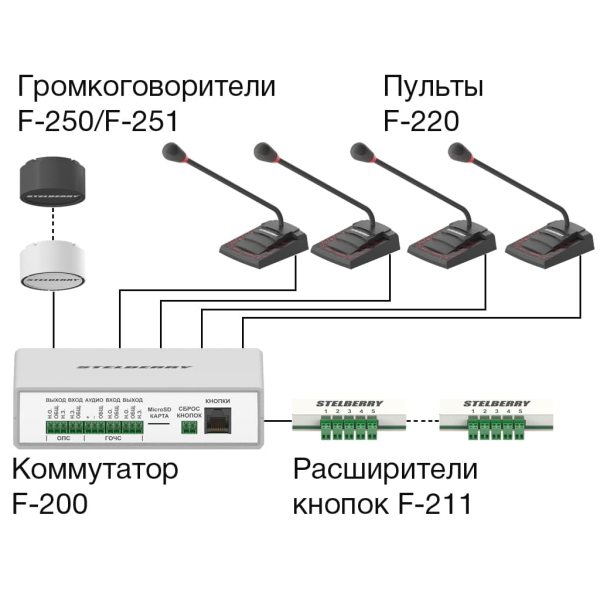

Центральным компонентом системы Антитеррор является коммутатор STELBERRY F-200, к которому можно подключить следующее оборудование:

• До 4-х пультов F-220, которые позволяют производить громкие объявления и транслировать музыку с внешнего аудиоисточника.
• Потолочно-настенные и рупорные громкоговорители, суммарной мощностью до 180 Ватт. Мощность системы может быть увеличена многократно, при помощи усилителей-репитеров F-280.

• Расширители тревожных кнопок.
• Кнопку для отключения сообщения. Кнопка подключается к отдельному разъёму.
• Систему ГОЧС.
• Выход пожарной сигнализации для отключения системы Антитеррор.
• Вход пожарной сигнализации для её отключения при срабатывании системы Антитеррор.
• Вход для бесперебойного источника питания на 48 Вольт
