6-канальное переговорное устройство для АЗС
класса «Клиент-Кассир»
с функциями диспетчерской связи,
громкого оповещения и режимом «Симплекс»

Рекомендованная розничная цена 38618 Рублей

* Обновлённая модель 2024 года!

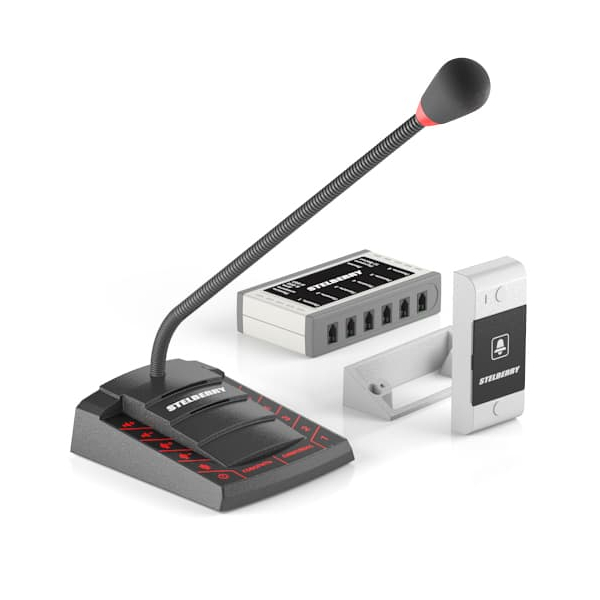

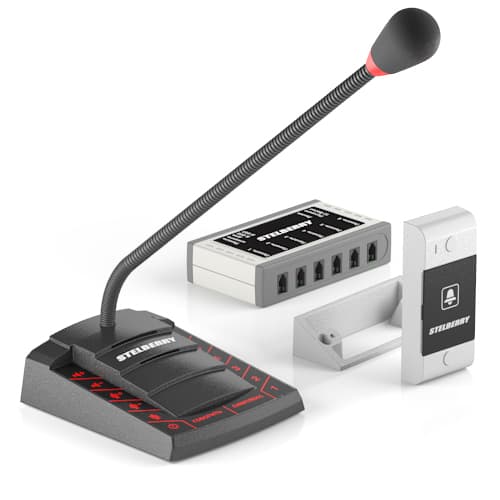

Описание 6-канального переговорного устройства с функцией «Клиент-Кассир» STELBERRY S-660

Переговорное устройство STELBERRY S-660 представляет из себя мощную интегрированную систему для обеспечения полномасштабной связи на автозаправочных станциях.
STELBERRY S-660 делает диспетчерскую связь на АЗС максимально продуманной и удобной.
В пульте диспетчерской связи переговорного устройства для АЗС интегрированы функции «клиент-кассир», громкого оповещения и возможность общения с любой из шести заправочных колонок при помощи дополнительных абонентских вызывных панелей STELBERRY S-120.

Области применения переговорного устройства «Клиент-Кассир» для АЗС STELBERRY S-660

• АЗС, где часто требуется оповещение громкой связи для обращения оператора-кассира к водителям.
• На АЗС для связи сотрудников заправочной станции с кассиром, для громких объявлений сотрудникам и водителям.
• На КПП для общения с входящими и выходящими, контроля въезда и выезда через ворота и громких объявлений водителям.
• В экзаменационных кабинках для связи экзаменующихся с преподавателем или консультантом, и громкого оповещения для всех экзаменующихся.

Пульт кассира переговорного устройства STELBERRY S-660 оснащён направленным HD микрофоном с защитой от электромагнитных помех.
Микрофон обладает высоким соотношением сигнал/шум, позволяя качественно передавать голос кассира.

Направленный микрофон слышит речь кассира, не воспринимая звуки со стороны клиента, что существенно повышает разборчивость речи и гарантирует уверенную работу переговорного устройства в кассах или постах охраны, где кассиры или операторы располагаются рядом друг с другом.

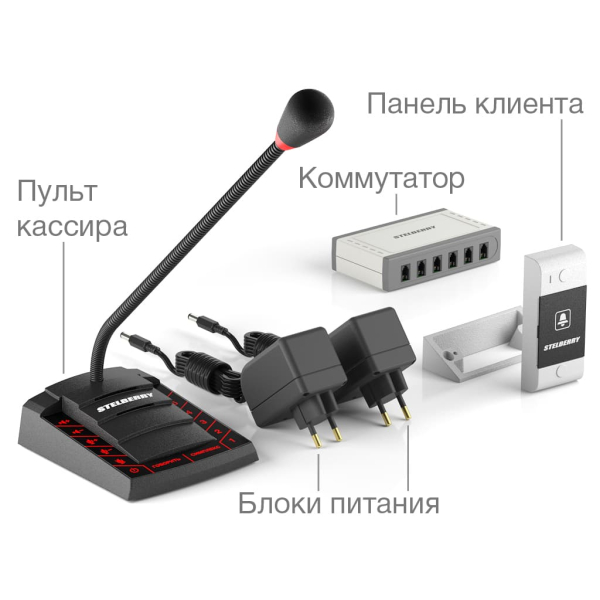

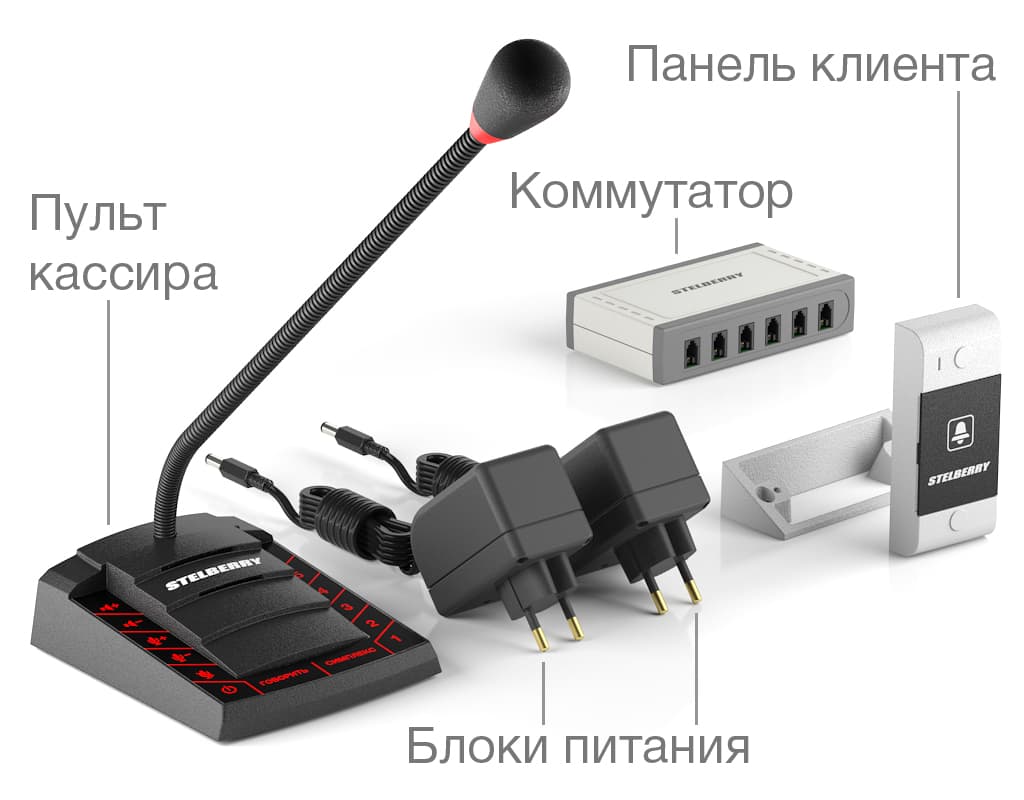

Компоненты переговорного устройства STELBERRY S-660 соединяются между собой при помощи кабелей, идущих в комплекте.

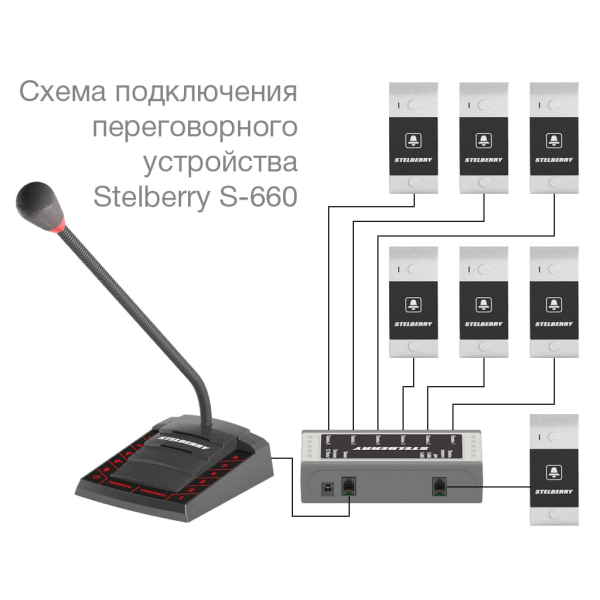

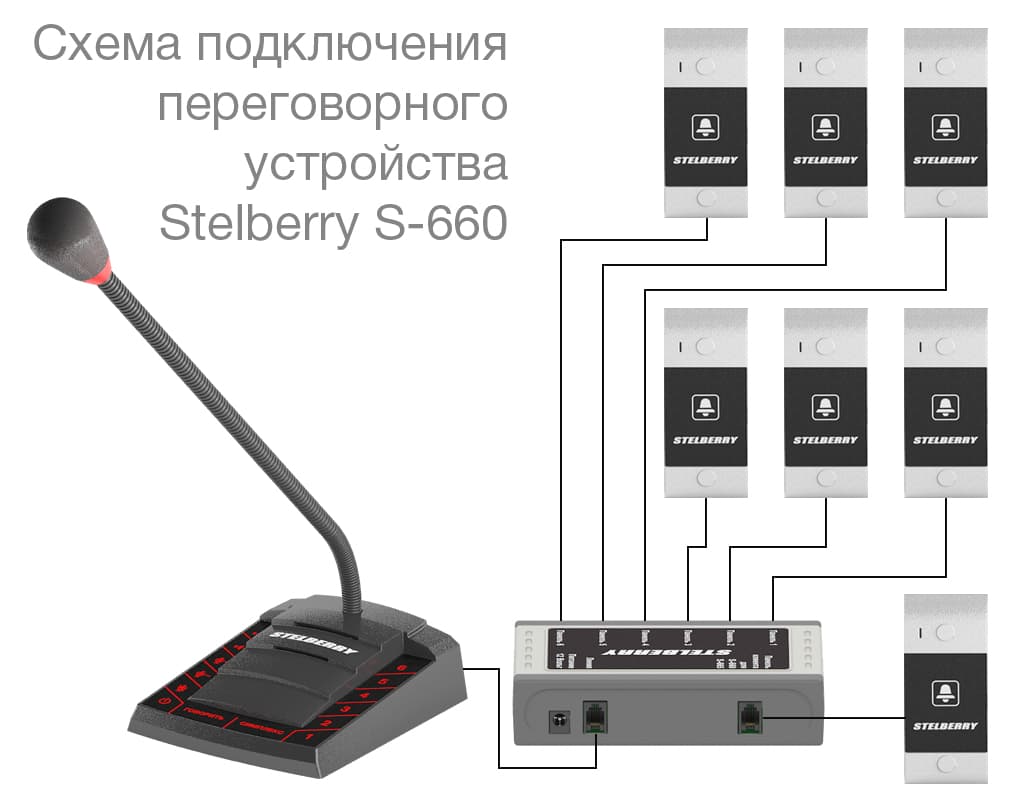

Порядок установки и подключения системы следующий:
1. Закрепите панель клиента, идущую в комплекте;
2. Закрепите панели на топливораздаточных колонках;

3. При помощи кабеля, идущего в комплекте, соедините пульт переговорного устройства с коммутатором;
4. Подключите панели к коммутатору;
5. Подключите к пульту кассира блок питания +12 Вольт, идущий в комплекте;
6. Подключите к коммутатору блок питания +12 Вольт, идущий в комплекте.
Панели STELBERRY S-120 для колонок приобретаются отдельно.

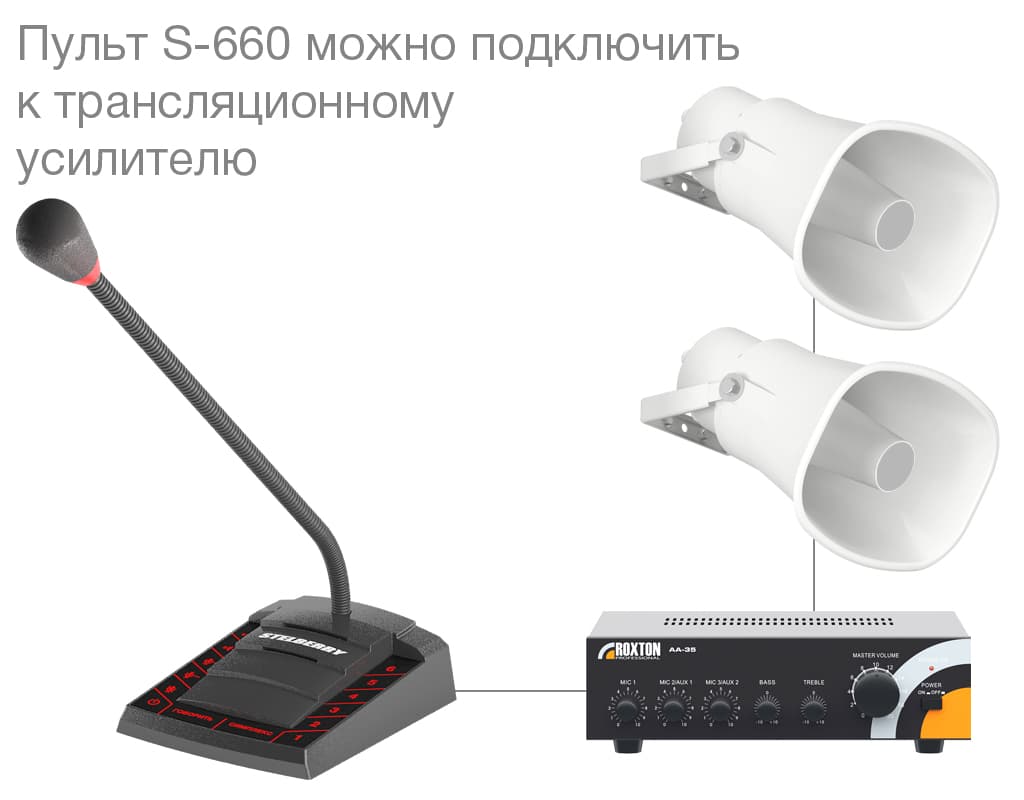

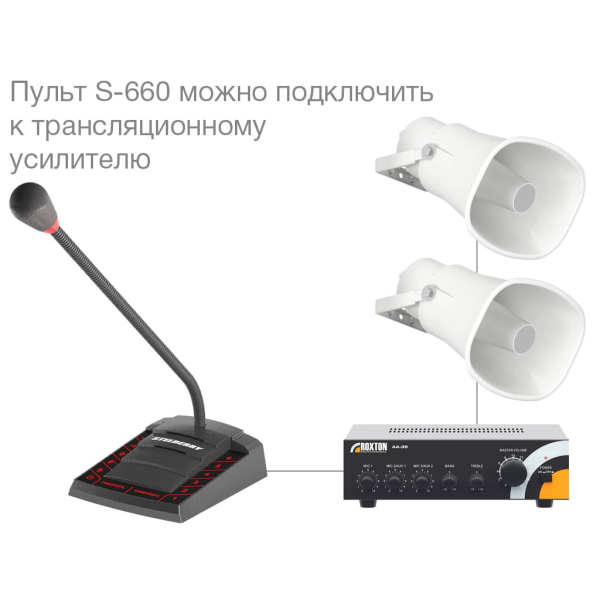

Переговорное устройство «клиент-кассир» STELBERRY S-660 легко интегрируется с оборудованием ROXTON или аналогичным оборудованием для громкого оповещения.
Трансляционный усилитель ROXTON снабжен всеми необходимыми регулировками, необходимыми для качественного звукового оповещения и позволяет получить сбалансированный звук для любых типов помещений.
Выход громкого оповещения с пульта необходимо соединить с линейным входом трансляционного усилителя.

Для организации полноценной системы звукового оповещения достаточно соединить выходы громкого оповещения пульта кассира со входом AUX усилителя ROXTON AA-35.
К усилителю могут быть подключены параллельно до 2-х рупорных громкоговорителей ROXTON HP-15T.
Удобная конструкция потолочных громкоговорителей позволяет с легкостью смонтировать их.

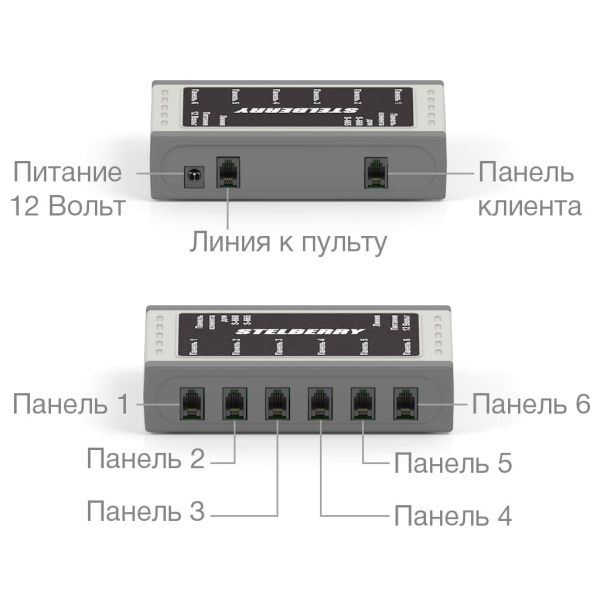

На одной стороне 1+6 канального коммутатора расположились необходимые разъёмы для организации канала «клиент-кассир».
Разъём питания служит для подключения стабилизированного 12-Вольтового блока питания с выходным током 0.35А.
Телефонная розетка TJ1A-4P4C расположенная рядом с разъёмом питания используется для подключения многоканального пульта кассира, кабелем, идущем в комплекте.

Протокол обмена данными между коммутатором и многоканальным пультом кассира используется собственный, соответствующий стандарту интерфейса RS485.

Контакты разъёма (пульт-коммутатор) указаны слева направо, в последовательности как на изображении:
1 - RS485 A;
2 - аудио сигнал;
3 - общий;
4 - RS485 В.

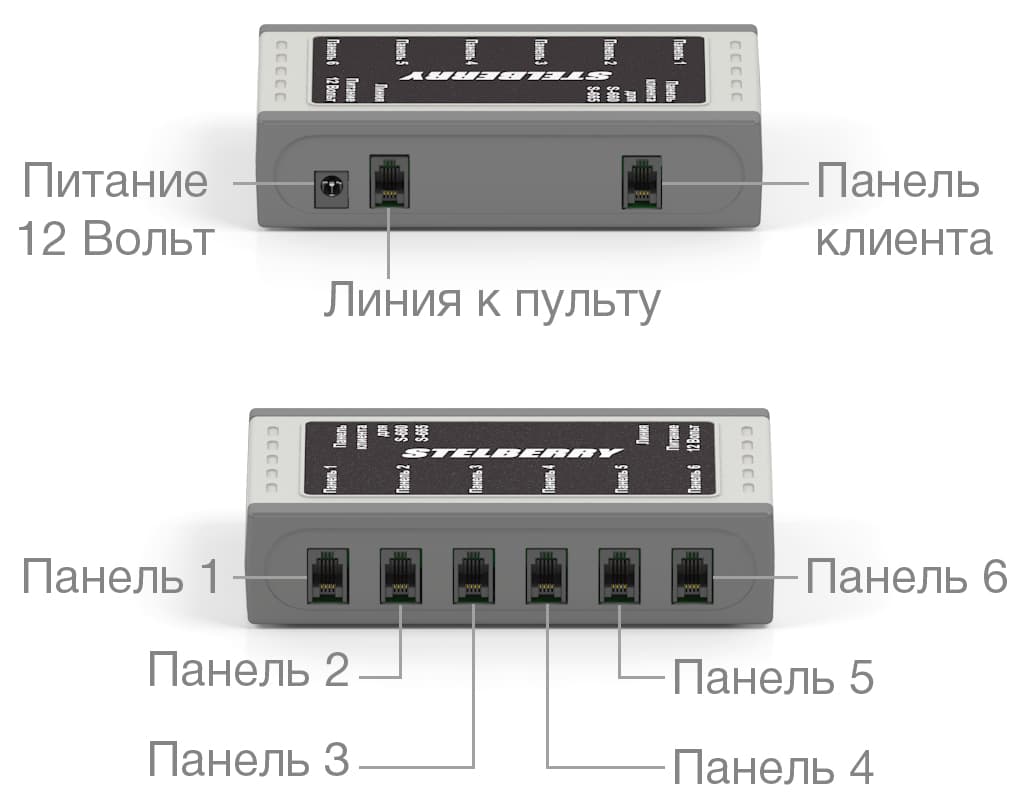

С другой стороны 1+6 канального коммутатора размещены шесть телефонных розетки TJ1A-4P4C, которые используются для коммутируемых каналов.
В эти разъёмы можно подключить до шести панелей абонентов.
Назначение контактов разъёма для подключения панели абонента слева направо, как на изображении:
1 - белый - питание панели +12В;
2 - жёлтый - аудио сигнал;
3 - зелёный - общий;
4 - коричневый - управление режимами работы панели.
Панели абонента S-120 не входят в комплектацию многоканального переговорного устройства S-660 и приобретаются отдельно в необходимом количестве.
Подключение панели абонента аналогично подключению панели клиента для одноканальных систем «клиент-кассир».
Кабель, для подключения панели к любому из коммутируемых каналов, длиной полтора метра с обжатой с его одной стороны телефонной вилкой TP-4P4C входит в комплектацию панели абонента S-120.

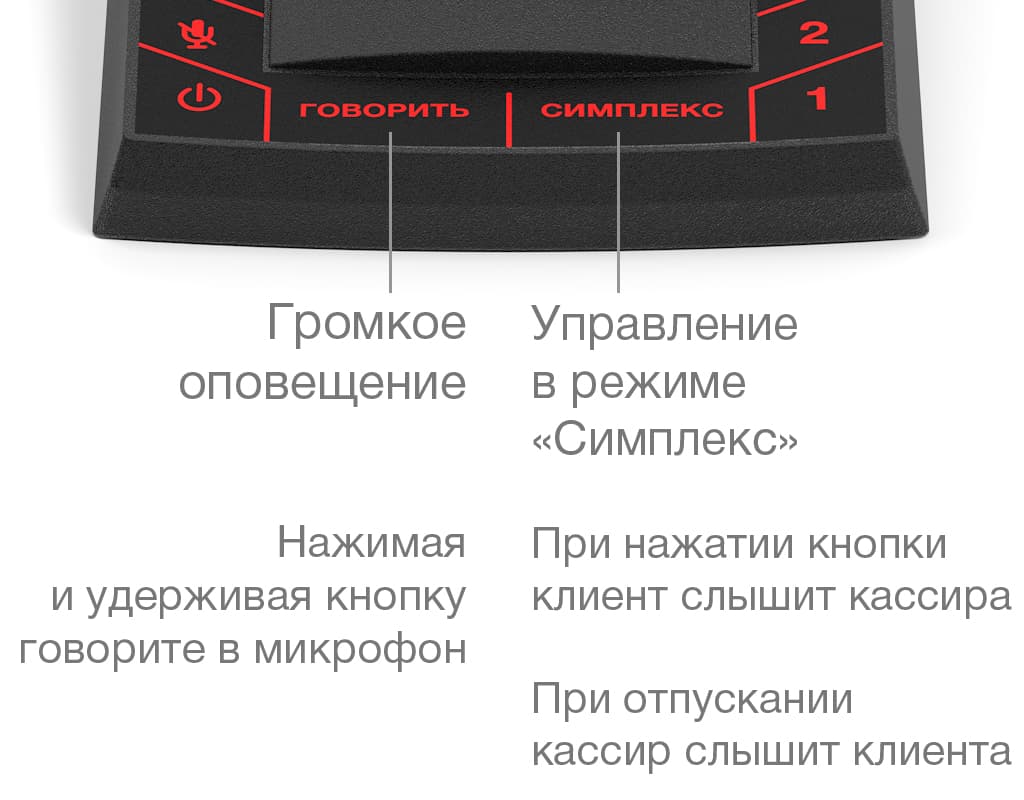

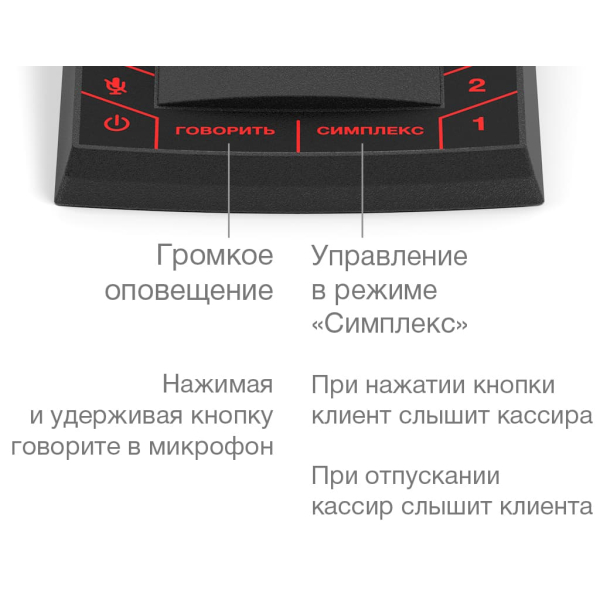

Управление функцией громкого оповещения осуществляется нажатием и удержанием кнопки «ГОВОРИТЬ».
При нажатии и удержании этой клавиши происходит прекращение связи с панелью клиента и голос оператора передаётся на рупорный громкоговоритель.
При отпускании кнопки «ГОВОРИТЬ», связь с панелью клиента мгновенно восстанавливается.
Для регулировки громкости рупорного громкоговорителя, необходимо, при нажатой кнопке «ГОВОРИТЬ», нажимать клавиши «Увеличение чувствительности» или «Уменьшение чувствительности».

В условиях повышенного уровня окружающего шума можно воспользоваться режимом «симплекс», нажав на клавишу с перечёркнутым значком микрофона, расположенную в правом нижнем углу пульта.

Клавиша «СИМПЛЕКС» предназначена для ручного управления переговорным устройством «клиент-кассир» в режиме «Симплекс».
Клавиша «СИМПЛЕКС» становится активной при переводе дуплексного переговорного устройства в режим «Симплекс».
В режиме «Симплекс» кассир постоянно слышит клиента.
Если кассиру необходимо сказать что-нибудь клиенту, то необходимо нажать и удерживать клавишу «СИМПЛЕКС».

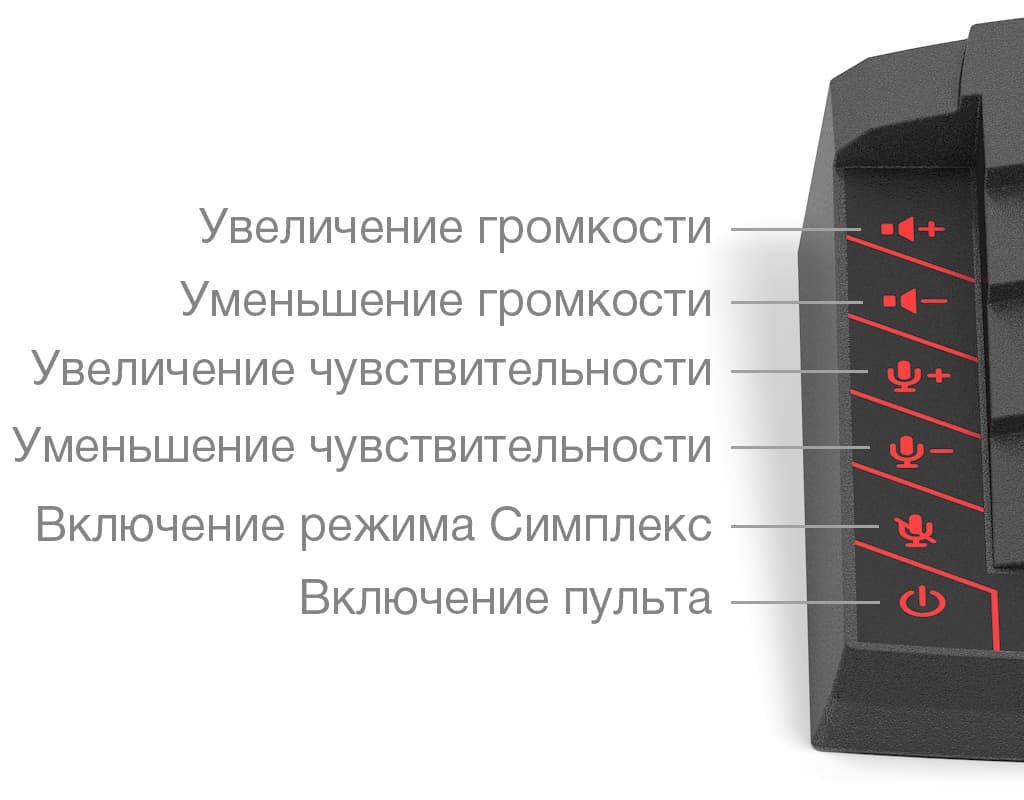

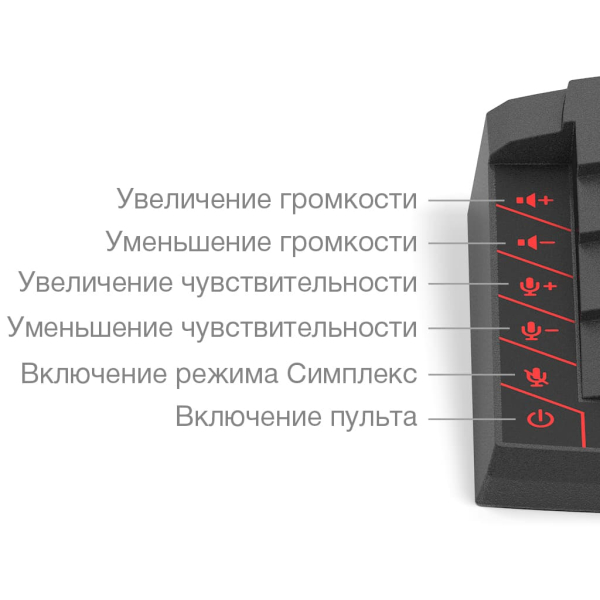

На пульте переговорного устройства STELBERRY S-660 расположена кнопка включения и отключения пульта.
Управление громкостью является полезной функцией для любых типов касс, позволяя быстро отрегулировать уровень громкости пульта до комфортного уровня, в зависимости от звуковой картины окружающей среды.
Регулировка громкости переговорного устройства «клиент-кассир» STELBERRY S-660 составляет 16 уровней.
Каждое нажатие на кнопки сопровождается коротким звуковым сигналом.
При максимальном и минимальном значениях, тональность сигнала меняется.
При необходимости, в процессе работы, кассир может быстро отрегулировать громкость пульта переговорного устройства.
Текущее значение громкости автоматически сохраняется в энергонезависимую память.

Регулировка чувствительности позволяет быстро отрегулировать уровень чувствительности микрофонной стойки пульта кассира до комфортного уровня.
Регулировка сопровождается коротким звуковым сигналом.
При максимальном и минимальном значениях уровня чувствительности тональность звука меняется.
Максимальный уровень чувствительности необходим в тех случаях, если кассир находится на значительном расстоянии от пульта.
В условиях повышенного окружающего шума в переговорном устройстве STELBERRY S-660 имеется симплексный режим, который активируется кнопкой с перечёркнутым значком микрофона.
В режиме «симплекс» кассир постоянно слышит клиента.
В симплексном режиме направлением разговора управляет кассир, нажимая и удерживая кнопку «СИМПЛЕКС» для ответа клиенту.
На время ответа микрофон панели клиента отключается.

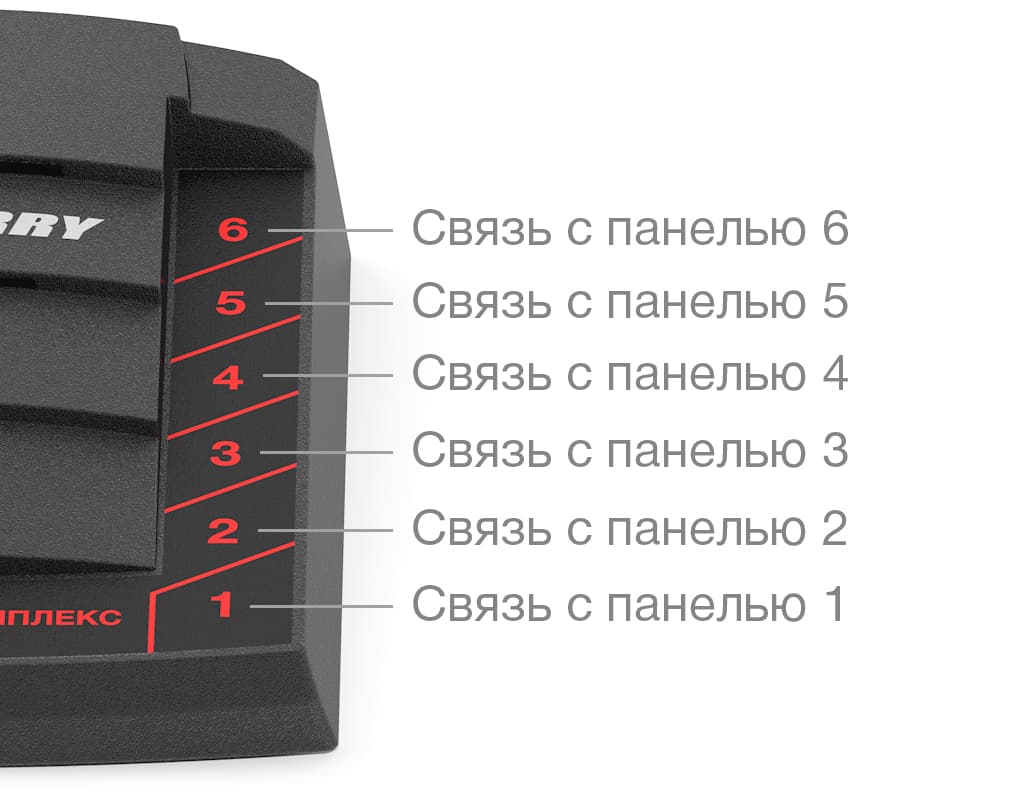

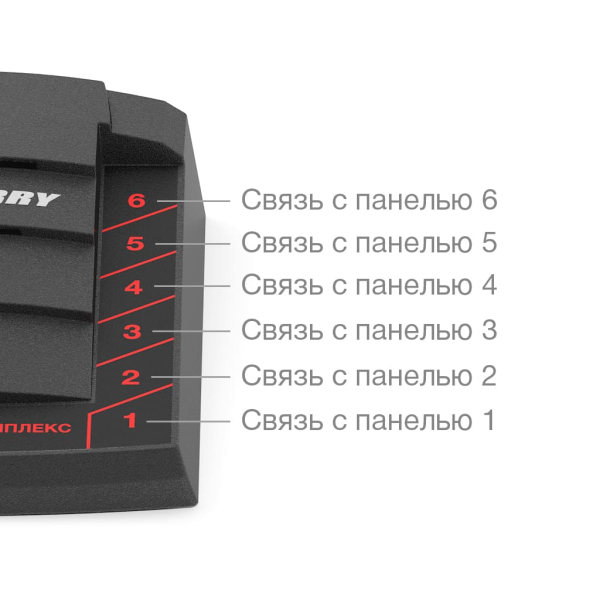

Клавиши связи с абонентами позволяют включить двустороннюю связь с любой из дополнительных панелей, например, установленных по одной на заправочных колонках.
При этом связь с клиентской панелью будет автоматически прекращена.
Повторное нажатие на текущую клавишу связи с абонентом переключает пульт кассира на панель клиента.

Также можно переключаться между панелями абонентов.
При нажатии на панели абонента кнопки вызова, на пульте оператора будет мигать клавиша соответствующего канала, но связь с панелью клиента не прервётся до тех пор, пока оператор не нажмёт кнопку связи с абонентом.

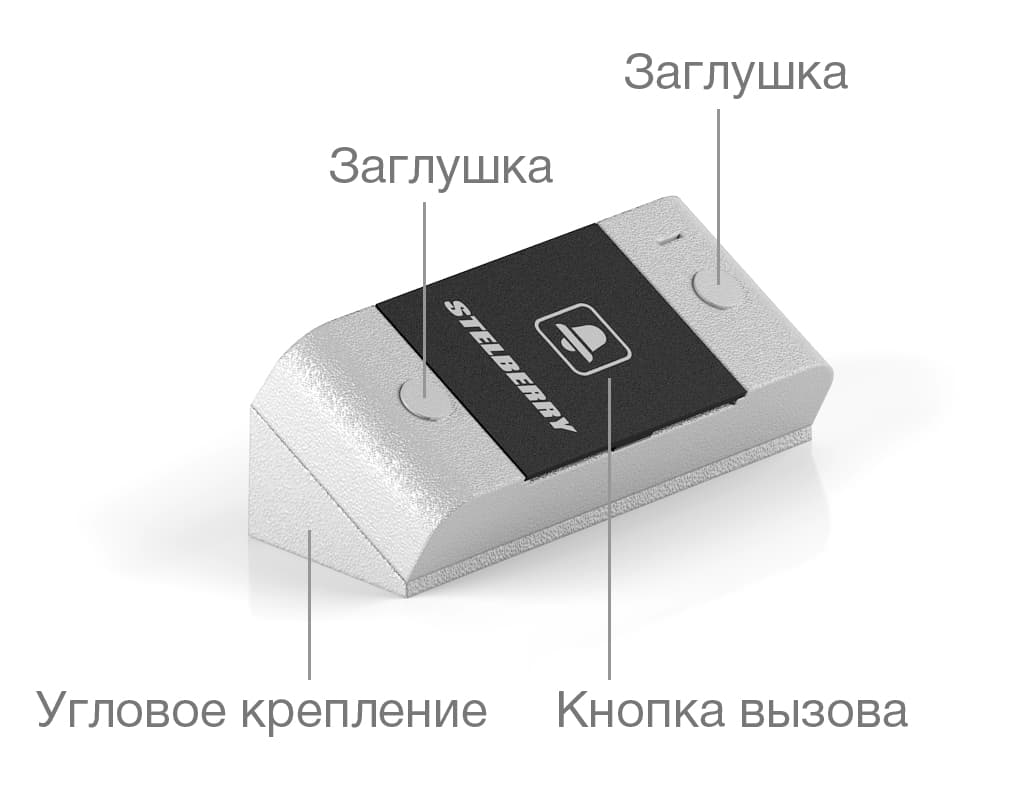

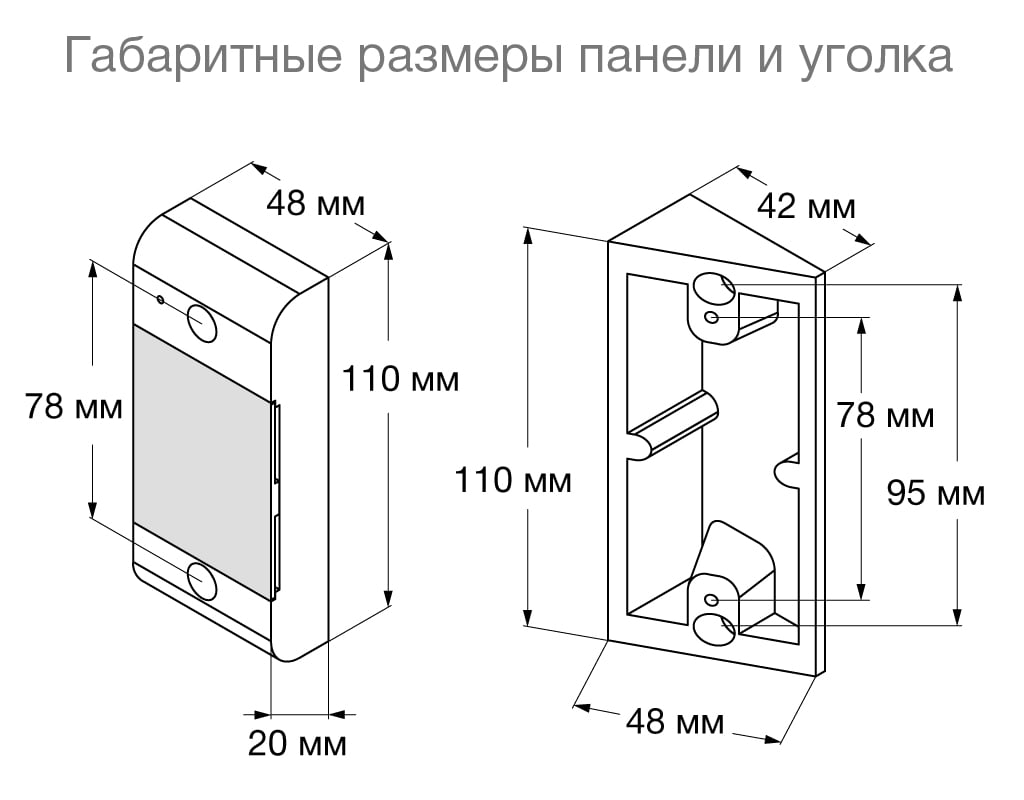

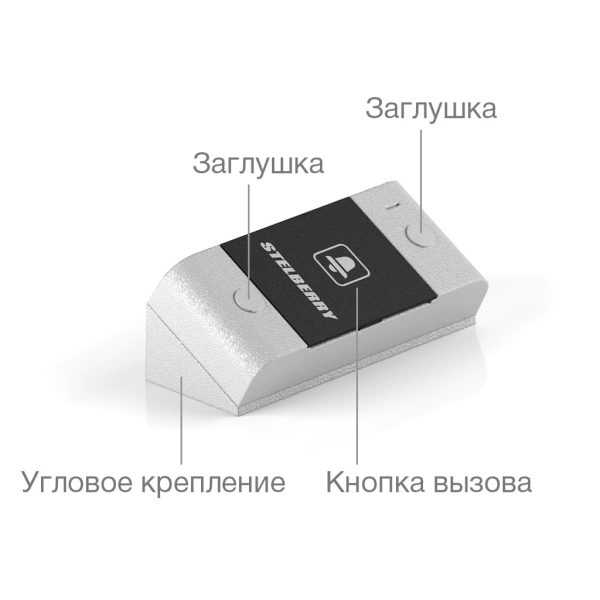

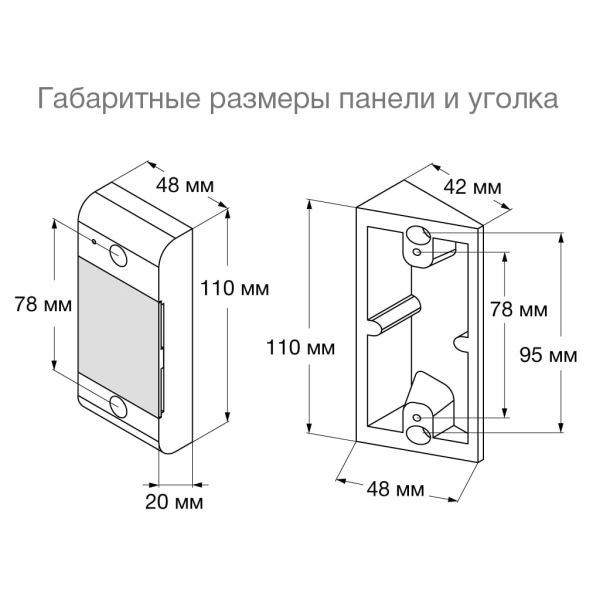

Миниатюрный корпус панели клиента изготовлен из высокопрочного алюминиевого сплава, благодаря чему обеспечивается высокая вандалоустойчивость.

Незаметные выходные отверстия для звука расположены по бокам корпуса, которые несмотря на незначительные размеры составляют большую акустическую площадь.

Высокая громкость миниатюрной антивандальной панели переговорных устройств STELBERRY обеспечивается применением мощного 40-миллиметрового динамика с майларовым диффузором, обеспечивающим высокую разборчивость речи кассира.
Кнопка вызова помогает клиенту привлечь внимание оператора.
Алюминиевые заглушки надежно закрывают крепежные элементы панели и препятствуют ее несанкционированному демонтажу.

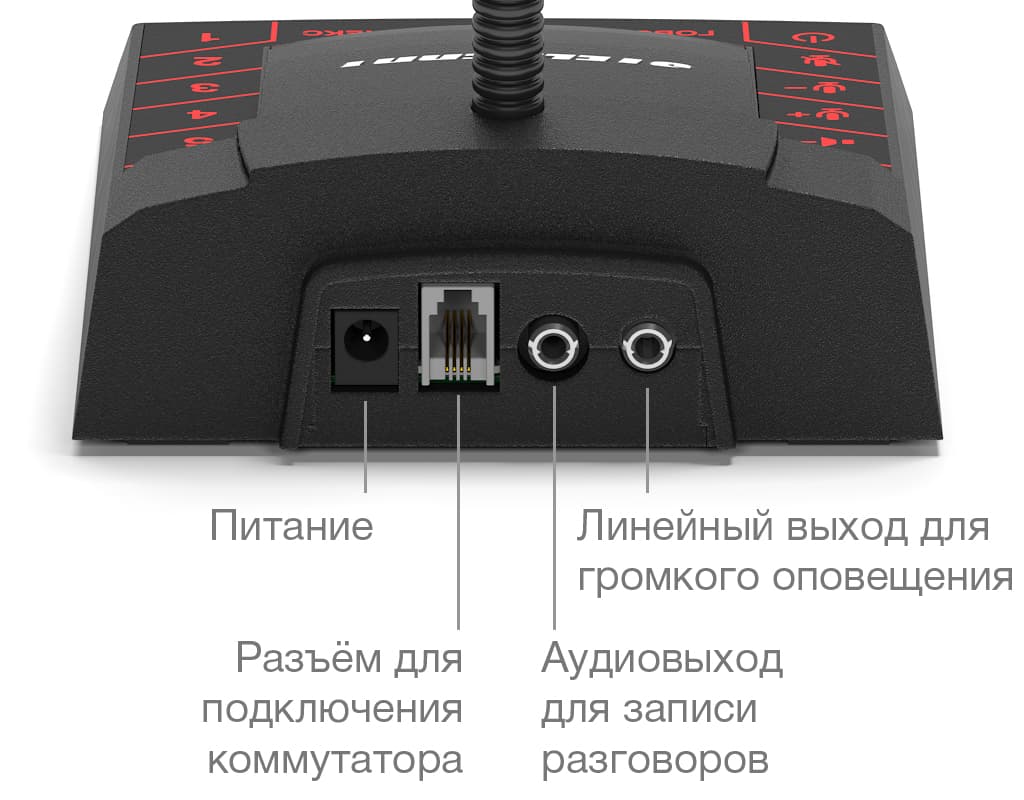

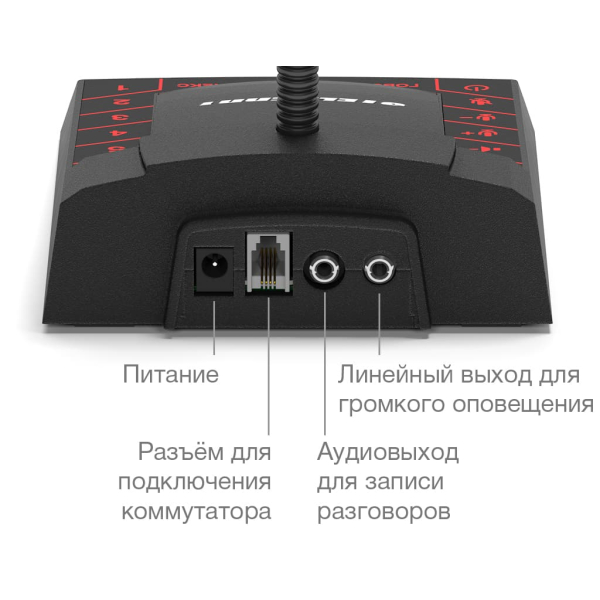

Пульт кассира оснащён разъёмом для подключения блока питания +12 Вольт (DJK-02A 5.5/2.1), разъёмом для подключения к коммутатору (TJ-4P4C), аудиовыходом для записи разговоров (TRS Socket 3.5 mm) и линейным выходом для громкого оповещения (TRS Socket 3.5 mm), который подключается на линейный вход трансляционного усилителя.
Пульт переговорного устройства оснащён противоскользящими резиновыми ножками.

Пульт подключается к коммутатору при помощи кабеля (ШСМ 4х0.08), идущего в комплекте переговорного устройства STELBERRY S-660.
Панель клиента (кабельным выводом КСПВГ 4х0.12 ~950мм) подключается к коммутатору при помощи односторонне обжатого кабеля (КСПВГ 4х0.12 ~1500мм), идущего в комплекте, в соответствии с цветовой маркировкой.
