Переговорное устройство селекторной связи
на 4 абонента с удалённостью абонентов
до 1000 метров и индивидуальными
настройками каждого канала

Рекомендованная розничная цена 42112 Рублей

* Обновлённая модель 2024 года!

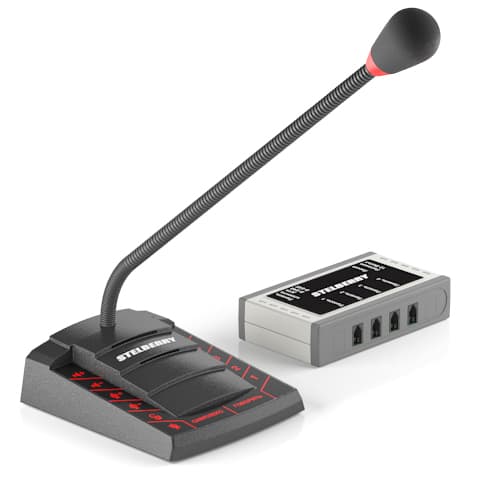

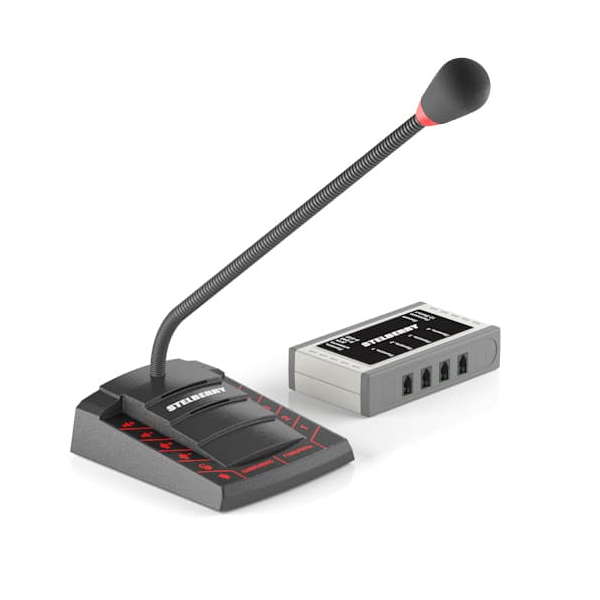

Описание 4-канального переговорного устройства селекторной связи STELBERRY S-740

Переговорное устройство на 4 абонента STELBERRY S-740 было специально разработано для эффективного и удобного общения с удаленными абонентами на больших расстояниях.
Максимальная удаленность антивандальных панелей STELBERRY S-130 от пульта селекторной связи, может составлять 1000 метров (при использовании кабеля КСПВГ 4х0,35).
Пульт селекторной связи STELBERRY S-740 автоматически сохраняет индивидуальные настройки громкости и чувствительности для каждого канала, что крайне важно для системы оперативно-диспетчерской связи.
Одно из многих применений переговорного устройства на 4 абонента STELBERRY S-740 - промышленная связь на предприятии, где может присутствовать высокий уровень окружающего шума.
Именно поэтому, пульт управления снабжен режимом «симплекс», позволяющий обеспечить надежную селекторную связь с любыми типами помещений или улицей.
Абонентские панели оснащены всепогодной кнопкой, позволяющей произвести оперативный вызов диспетчера, что крайне востребовано для любого типа селекторной связи.

Преимущества и особенности селекторной связи
STELBERRY S-740

• Большой радиус селекторной связи - до 1000 метров (при использовании кабеля КСПВГ 4х0,35)
• Идеальная селекторная связь для оперативного общения между отделом продаж и складом
• Индивидуальные настройки чувствительности и громкости для каждого канала - огромное преимущество для селекторной связи
• Возможность оперативного включения симплексного режима работы - большой плюс, если на базе STELBERRY S-740 организована промышленная связь на предприятии
• Возможность удаленного управления встроенным реле абонентской панели STELBERRY S-130
• Встроенная функция громкого оповещения, значительно расширяющая возможности системы оперативно-диспетчерской связи
• Надежное сенсорное управление, позволяющее легко управлять внушительным набором функций селекторной связи переговорного устройства STELBERRY S-740

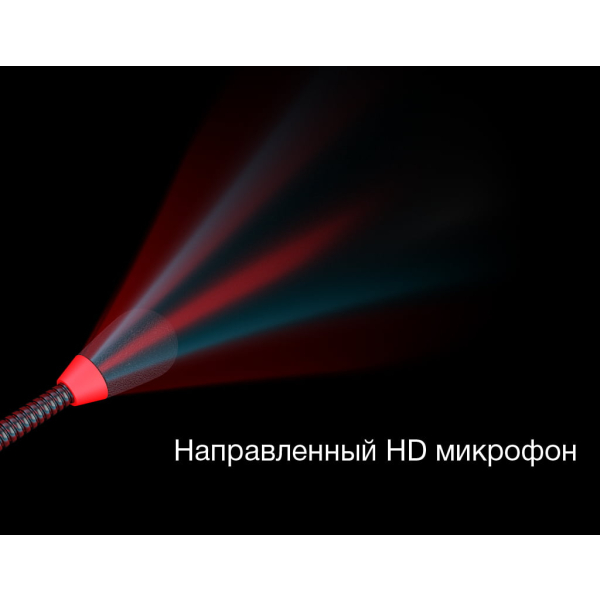

Пульт оператора переговорного устройства STELBERRY S-740 оснащён направленным HD микрофоном с защитой от электромагнитных помех.
Микрофон обладает высоким соотношением сигнал/шум, позволяя качественно передавать голос оператора.

Направленный микрофон слышит речь оператора, не воспринимая звуки со стороны клиента, что существенно повышает разборчивость речи и гарантирует уверенную работу переговорного устройства в кассах или постах охраны, где кассиры или операторы располагаются рядом друг с другом.

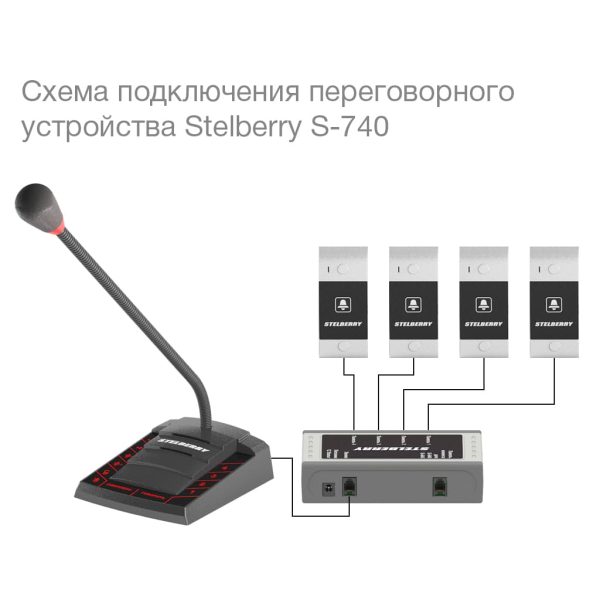

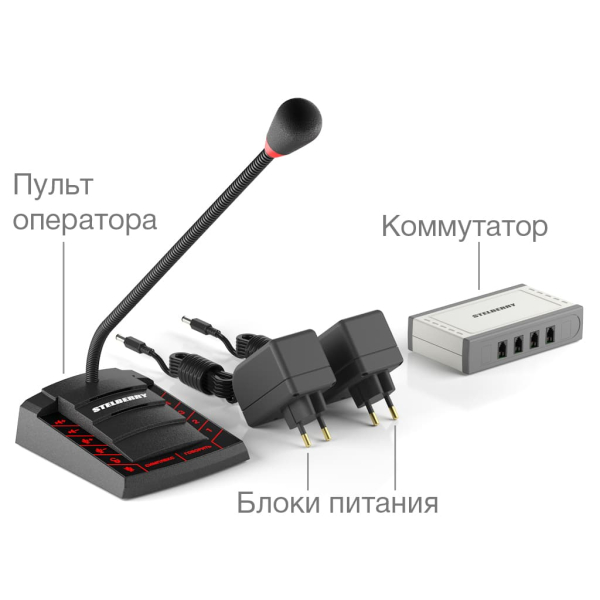

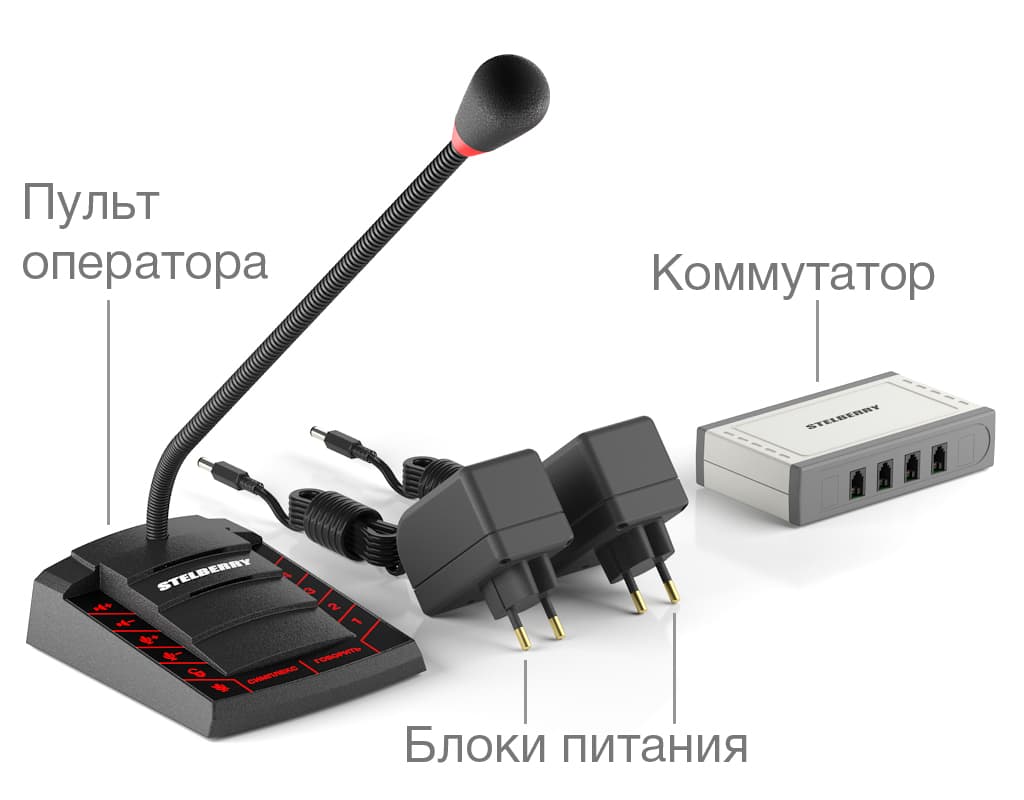

Компоненты переговорного устройства STELBERRY S-740 соединяются между собой при помощи кабелей, идущих в комплекте.

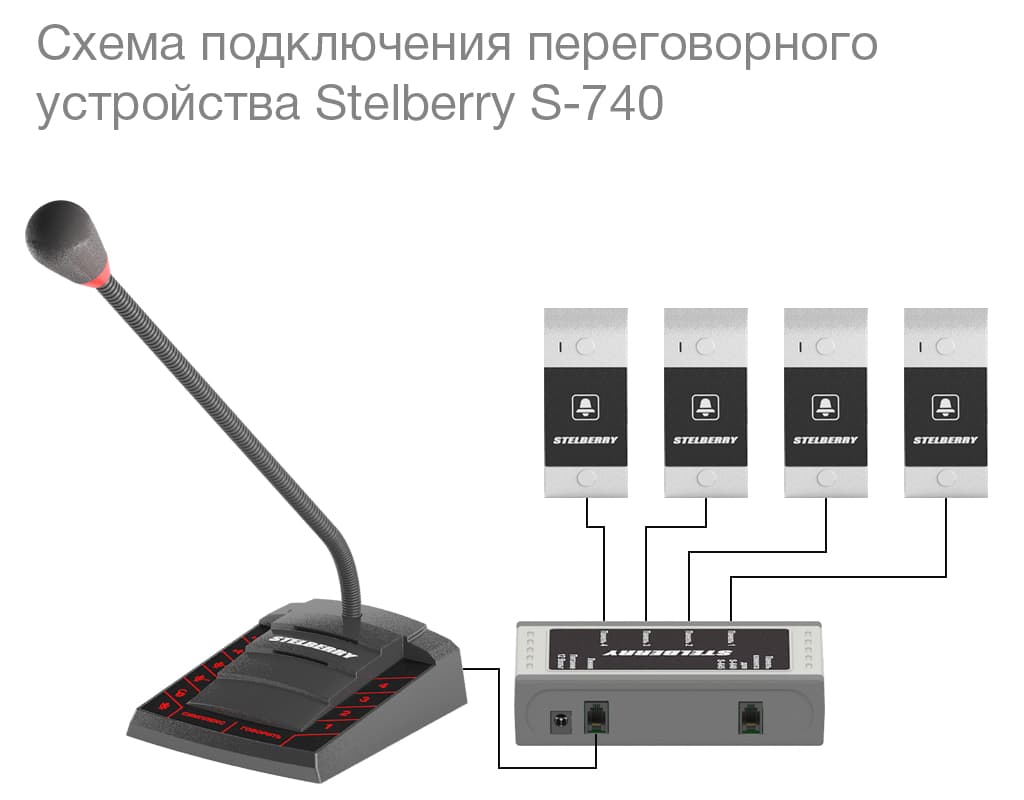

Порядок установки и подключения системы следующий:

1. Закрепите панели абонентов;
2. При помощи кабеля, идущего в комплекте, соедините пульт переговорного устройства с коммутатором;

3. Подключите панели к коммутатору;
4. Подключите к пульту оператора блок питания +12 Вольт, идущий в комплекте;
6. Подключите к коммутатору блок питания +12 Вольт, идущий в комплекте.
Панели STELBERRY S-130 можно при необходимости заменить на переговорное устройство абонента STELBERRY D-120, но управление реле в этом случае будет не доступно.

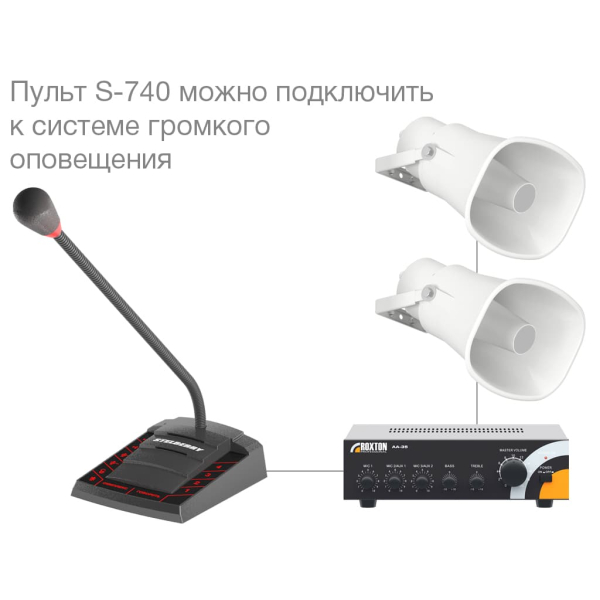

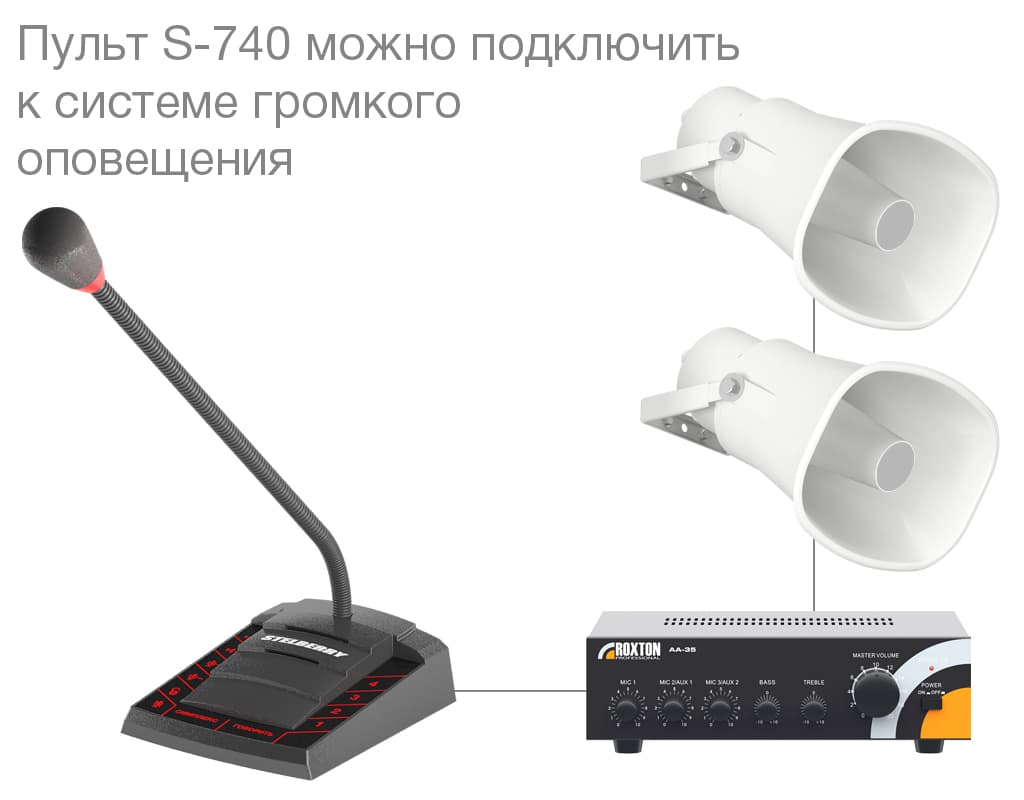

4-канальное переговорное устройство селекторной связи STELBERRY S-740 легко интегрируется с оборудованием ROXTON или аналогичным оборудованием для громкого оповещения.
Трансляционный усилитель ROXTON снабжен всеми необходимыми регулировками, необходимыми для качественного звукового оповещения и позволяет получить сбалансированный звук для любых типов помещений.
Выход громкого оповещения с пульта необходимо соединить с линейным входом трансляционного усилителя.

Для организации полноценной системы звукового оповещения достаточно соединить выходы громкого оповещения пульта кассира со входом AUX усилителя ROXTON AA-35.
К усилителю могут быть подключены параллельно до 2-х рупорных громкоговорителей ROXTON HP-15T.
Удобная конструкция потолочных громкоговорителей позволяет с легкостью смонтировать их.

Панели STELBERRY S-130 для переговорного устройства оснащены надёжным герконовым реле.
Релейный управляющий выход панели способен коммутировать нагрузку с током до 0,5 Ампера суммарной мощностью до 10ВА.

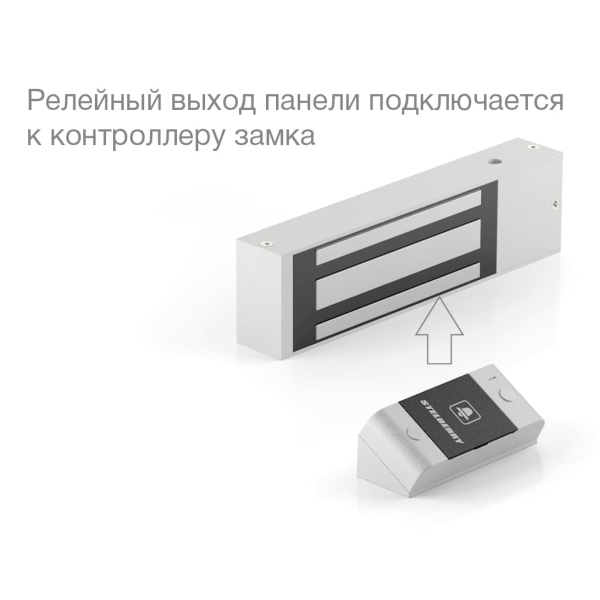

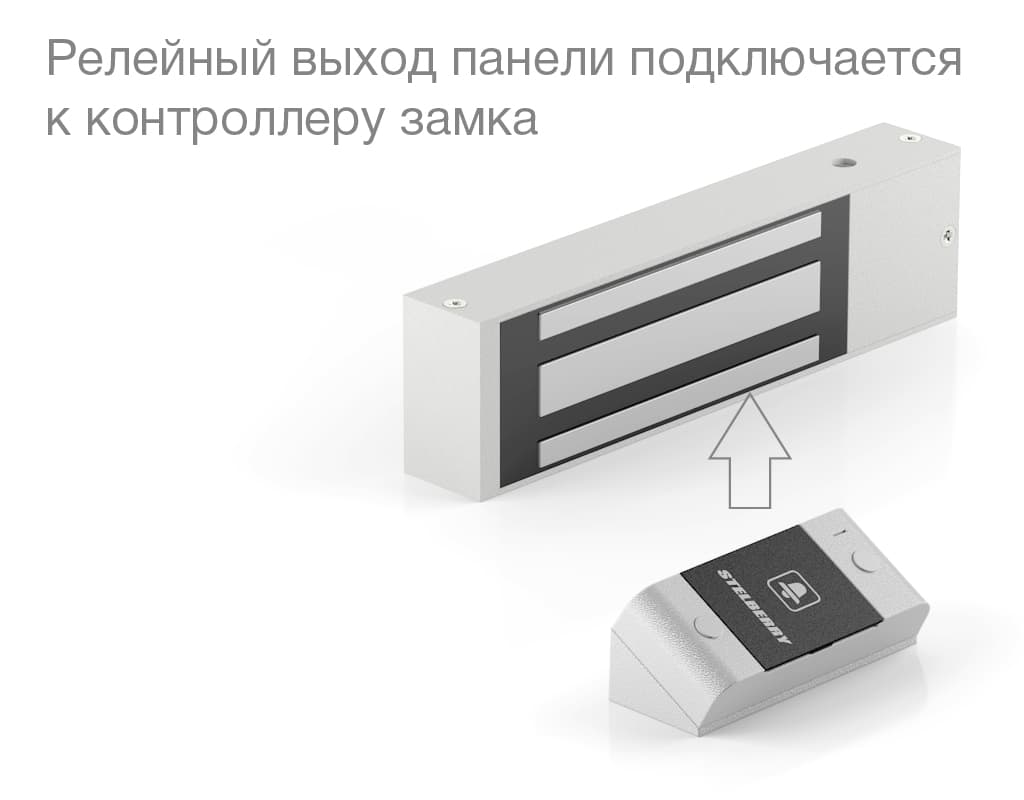

Релейный выход подключается к контроллеру электромагнитного или электромеханического замка (например к контактам кнопки «Выход») или шлагбаума.
Напрямую к замку подключать релейный управляющий выход нельзя.

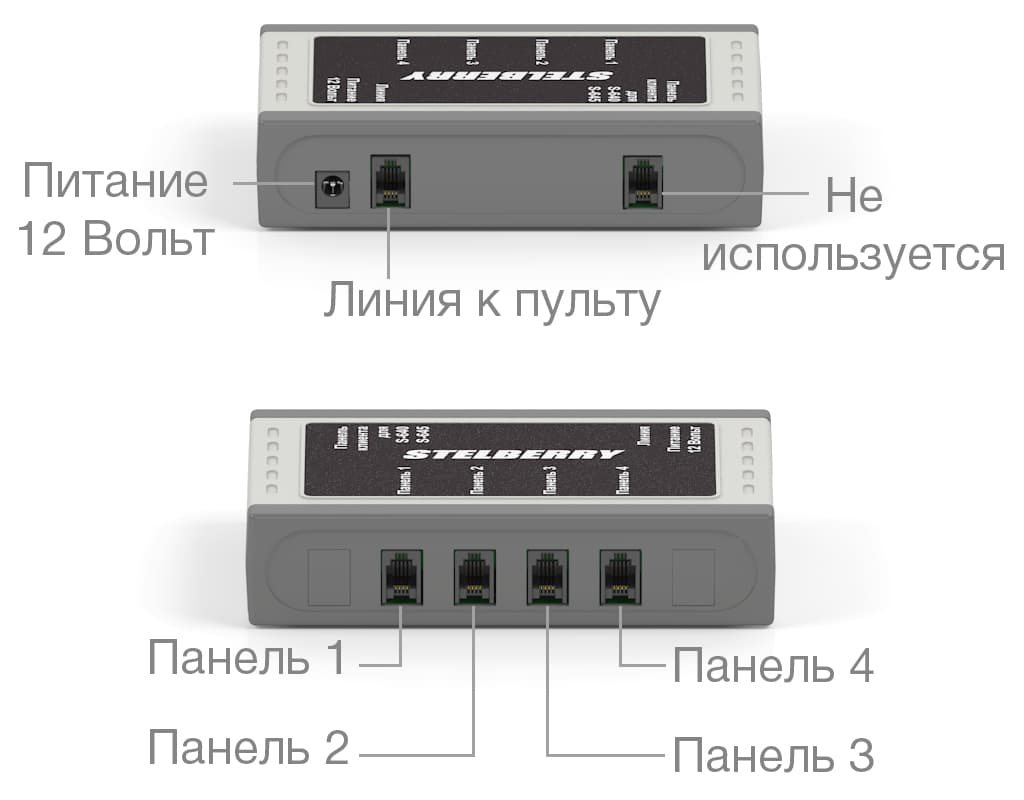

На одной стороне 4 канального коммутатора расположились следующие разъёмы:
- Разъём питания - он служит для подключения стабилизированного 12-Вольтового блока питания с выходным током 0.35А.
- Телефонная розетка TJ1A-4P4C расположенная рядом с разъёмом питания используется для подключения многоканального пульта оператора, кабелем, идущем в комплекте.
Протокол обмена данными между коммутатором и многоканальным пультом оператора используется собственный, соответствующий стандарту интерфейса RS485.
Контакты разъёма (пульт-коммутатор) указаны слева направо, в последовательности как на изображении:
1 - RS485 A;
2 - аудио сигнал;
3 - общий;
4 - RS485 В.
Телефонная розетка TJ1A-4P4C, на этой стороне расположенная отдельно, в этом варианте селекторной связи не используется.

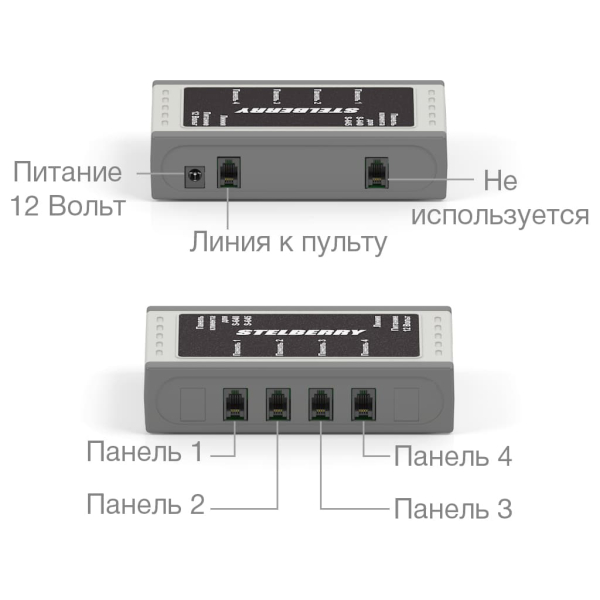

С другой стороны 4 канального коммутатора размещены четыре телефонных розетки TJ1A-4P4C, которые используются для коммутируемых каналов.
В эти разъёмы можно подключить четыре панели абонентов.
Назначение контактов разъёма для подключения панели абонента слева направо, как на изображении:
1 - белый - питание панели +12В;
2 - жёлтый - аудио сигнал;
3 - зелёный - общий;
4 - коричневый - управление режимами работы панели.
Панели абонента S-130 не входят в комплектацию многоканального переговорного устройства S-740 и приобретаются отдельно в необходимом количестве.
Кабель (КСПВГ 4х0.12 ~1500мм), для подключения панели к любому из коммутируемых каналов, длиной полтора метра с обжатой с его одной стороны телефонной вилкой TP-4P4C входит в комплектацию панели абонента S-130.

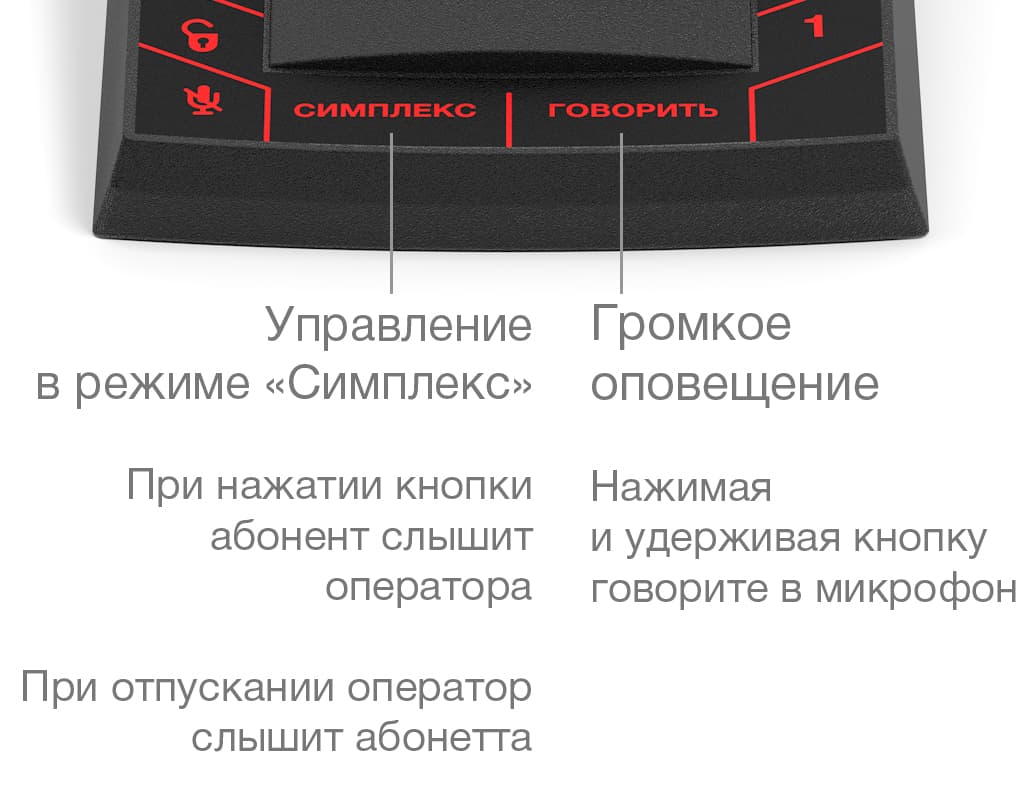

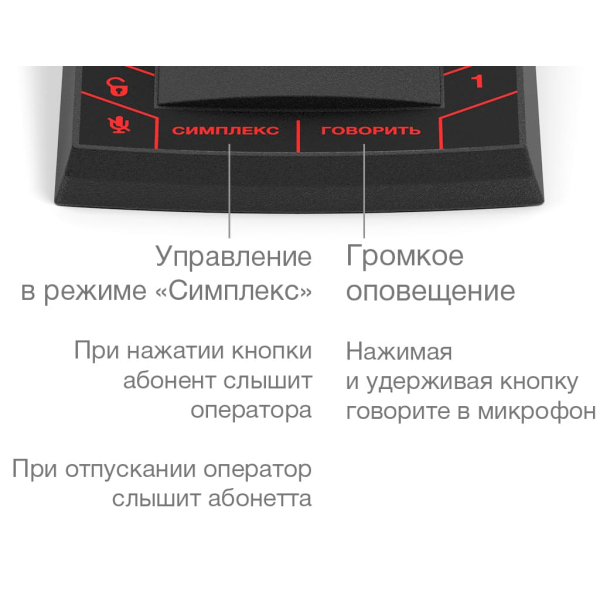

Управление функцией громкого оповещения осуществляется нажатием и удержанием кнопки «ГОВОРИТЬ».
При нажатии и удержании этой клавиши происходит прекращение связи с панелью клиента и голос оператора передаётся на рупорный громкоговоритель.
При отпускании кнопки «ГОВОРИТЬ», связь с панелью клиента мгновенно восстанавливается.

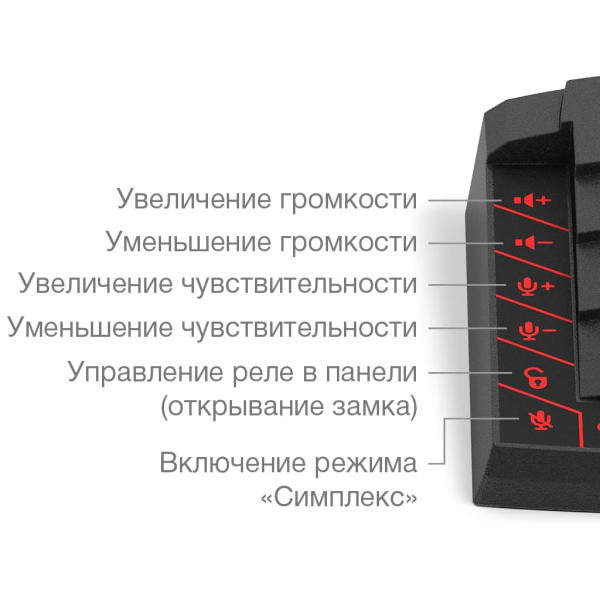

Для регулировки громкости рупорного громкоговорителя, необходимо, при нажатой кнопке «ГОВОРИТЬ», нажимать клавиши «Увеличение чувствительности» или «Уменьшение чувствительности».

В условиях повышенного уровня окружающего шума можно воспользоваться режимом «симплекс», нажав на клавишу с перечёркнутым значком микрофона, расположенную в правом нижнем углу пульта.

Клавиша «СИМПЛЕКС» предназначена для ручного управления переговорным устройством «оператор-абонент» в режиме «Симплекс».
Клавиша «СИМПЛЕКС» становится активной при переводе дуплексного переговорного устройства в режим «Симплекс».
В режиме «Симплекс» оператор постоянно слышит абонента.
Если оператору необходимо сказать что-нибудь абоненту, то необходимо нажать и удерживать клавишу «СИМПЛЕКС».

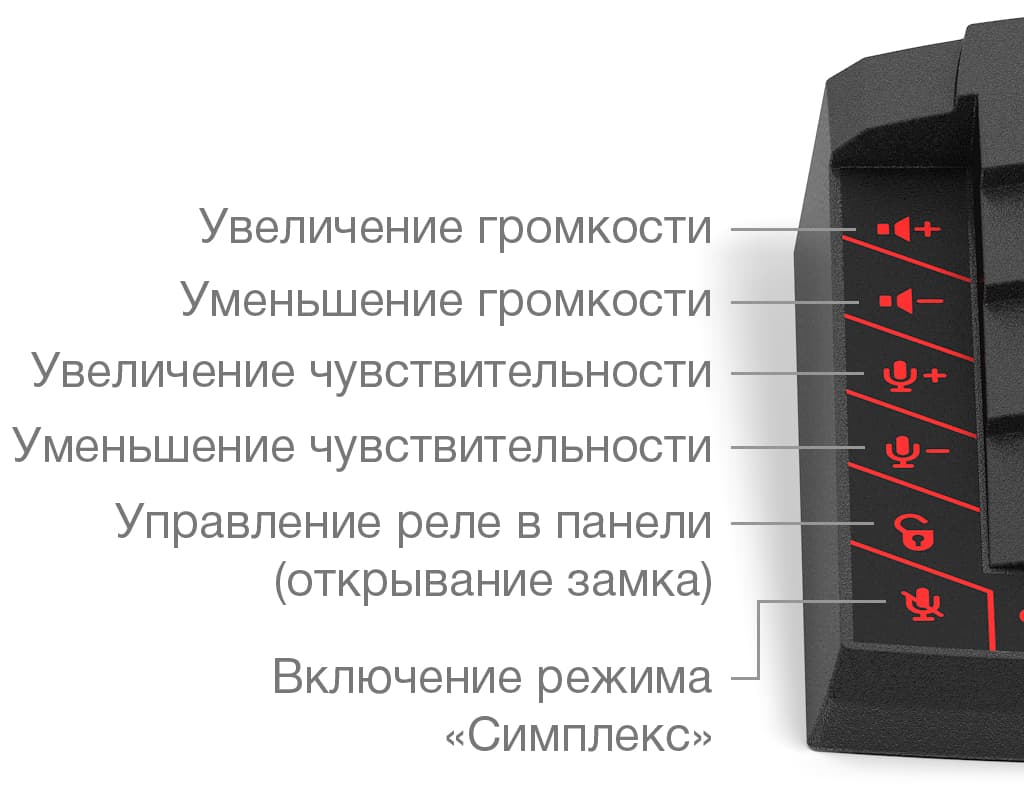

Управление громкостью является полезной функцией для любых типов размещения, позволяя быстро отрегулировать уровень громкости пульта до комфортного уровня, в зависимости от звуковой картины окружающей среды.
Регулировка громкости переговорного устройства селекторной связи STELBERRY S-740 составляет 16 уровней.
Каждое нажатие на кнопки сопровождается коротким звуковым сигналом.
При максимальном и минимальном значениях, тональность сигнала меняется.
При необходимости, в процессе работы, пользователь может быстро отрегулировать громкость пульта переговорного устройства.
Текущее значение громкости автоматически сохраняется в энергонезависимую память.

Регулировка чувствительности позволяет быстро отрегулировать уровень чувствительности микрофонной стойки пульта оператора до комфортного уровня.
Регулировка сопровождается коротким звуковым сигналом.
При максимальном и минимальном значениях уровня чувствительности тональность звука меняется.
Кнопка со значком замка позволяет замыкать реле в панели STELBERRY S-130 на текущем выбранном канале.
В условиях повышенного окружающего шума в переговорном устройстве STELBERRY S-740 имеется симплексный режим, который активируется кнопкой с перечёркнутым значком микрофона.

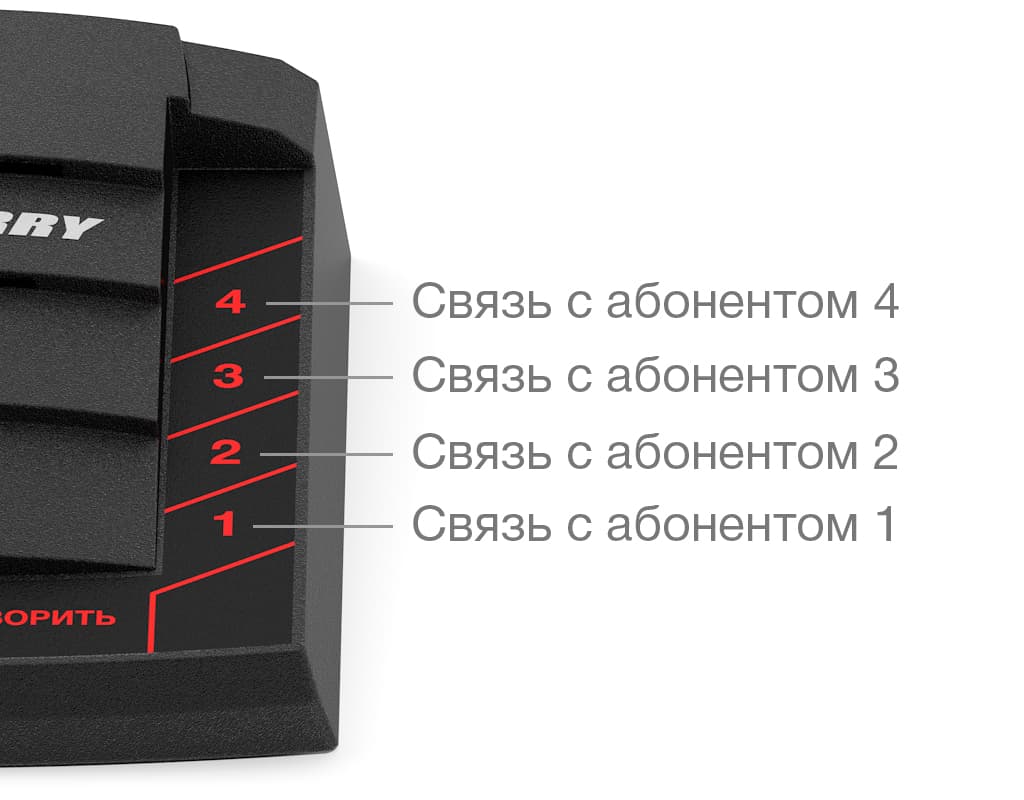

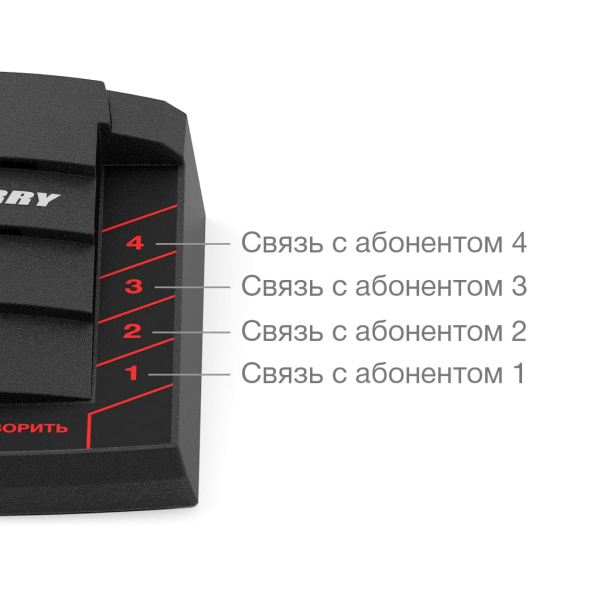

Клавиши связи с абонентами позволяют включить двустороннюю связь с любой из панелей, для этого необходимо просто нажать на клавишу с номером абонента.
При выборе другого абонента, связь с текущим абонентом прерывается.
Повторное нажатие на текущую клавишу связи с абонентом отключает связь.
При нажатии на панели абонента кнопки вызова, на пульте оператора будет мигать клавиша соответствующего канала, но связь с панелью другого, активного в этот момент канала, не прервётся до тех пор, пока оператор не нажмёт кнопку канала, вызывающего абонента

STELBERRY S-740 - система селекторной связи, позволяющая регулировать и сохранять для каждого канала индивидуальный уровень громкости.
Оператор может этого даже не заметить, но все настройки громкости сохраняются автоматически.
В переговорном устройстве STELBERRY S-740, также предусмотрена индивидуальная настройка чувствительности микрофона пульта для каждого канала.
При выборе канала и регулировке, автоматически запоминается последнее значение чувствительности микрофонной стойки.

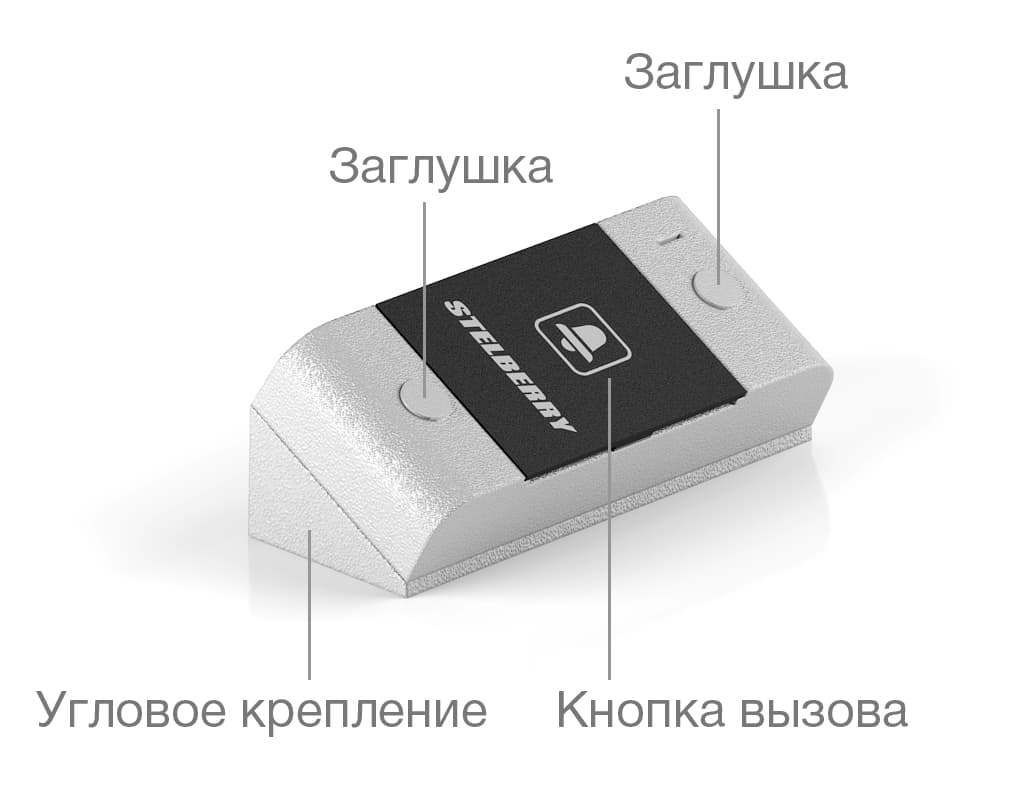

Панели абонента STELBERRY S-130 для переговорного устройства STELBERRY S-740 приобретаются отдельно.

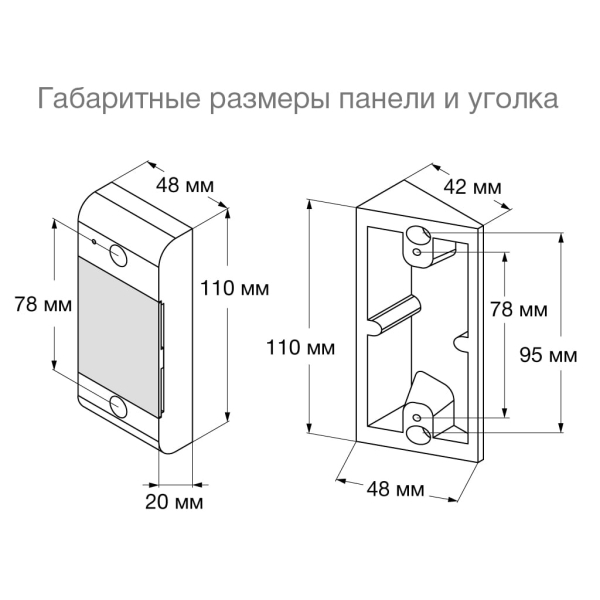

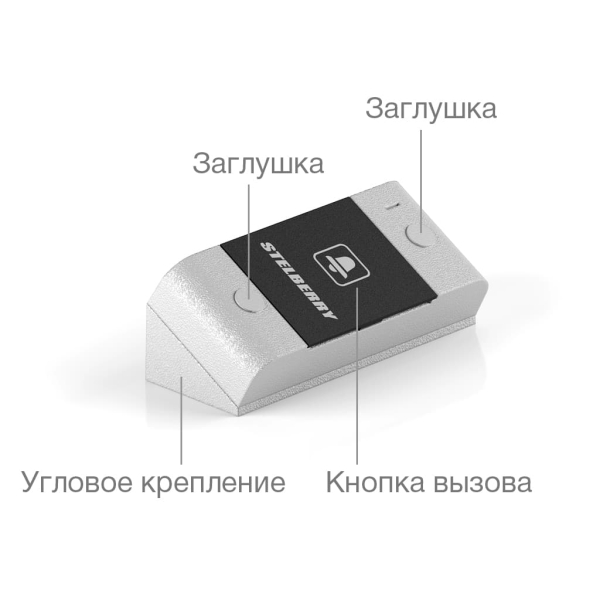

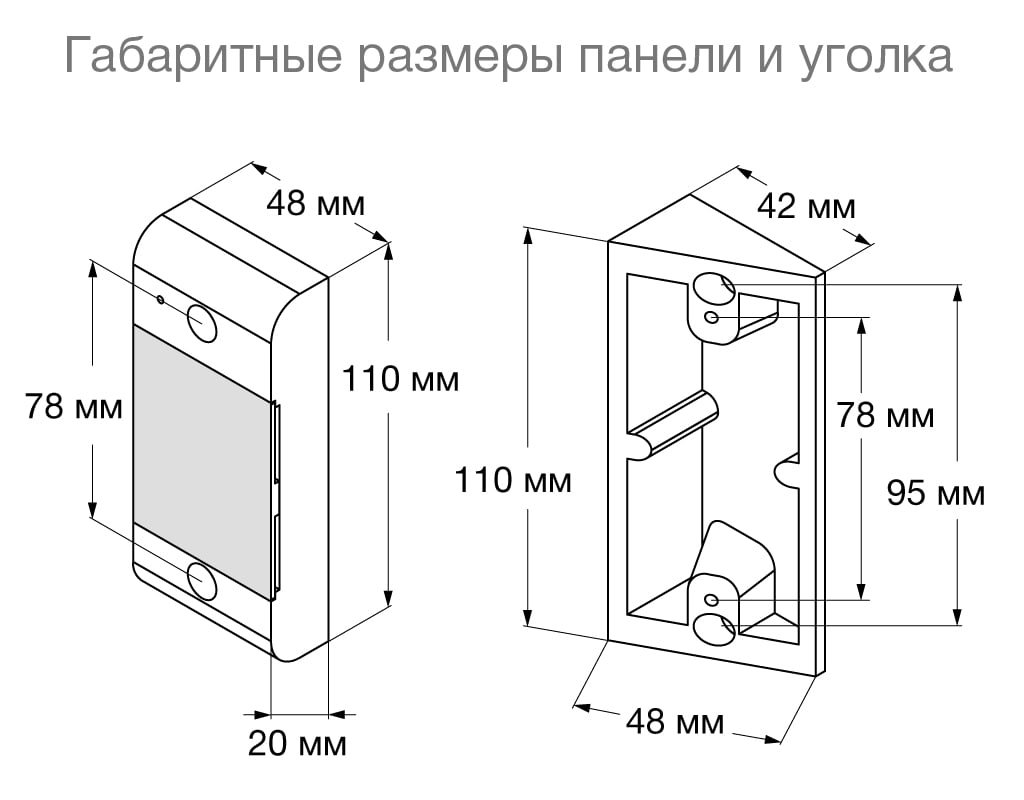

Миниатюрный корпус панели клиента изготовлен из высокопрочного алюминиевого сплава, благодаря чему обеспечивается высокая вандалоустойчивость.
Панель оснащена встроенным герконовым реле, с задней стороны панели имеется кабель подключенный к выходу реле.
Кабель можно подключить ко входу управления замком или шлагбаумом.

Незаметные выходные отверстия для звука расположены по бокам корпуса, которые несмотря на незначительные размеры составляют большую акустическую площадь.
Высокая громкость миниатюрной антивандальной панели переговорных устройств STELBERRY обеспечивается применением мощного 40-миллиметрового динамика с майларовым диффузором, обеспечивающим высокую разборчивость речи оператора.
Алюминиевые заглушки надежно закрывают крепежные элементы панели и препятствуют её несанкционированному демонтажу.

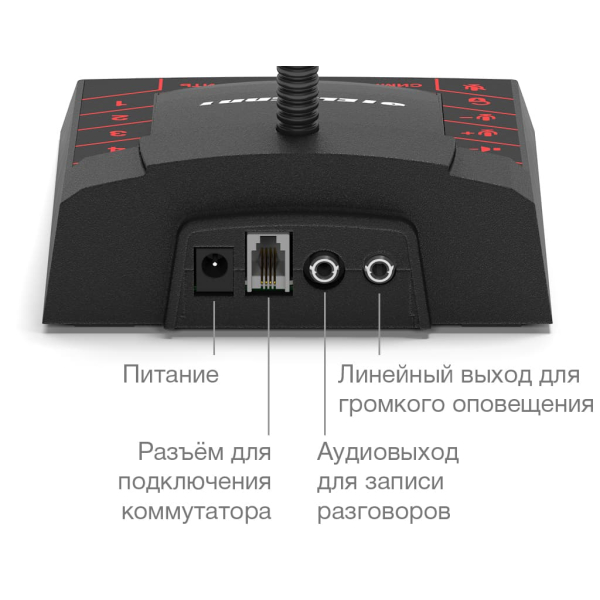

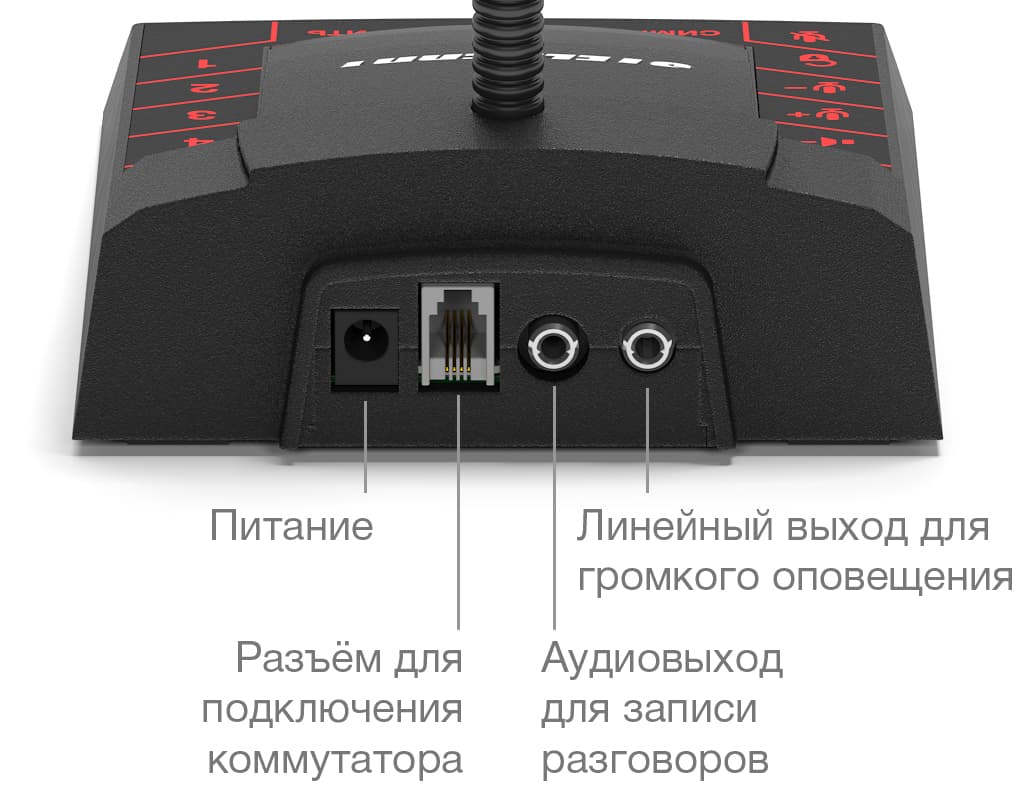

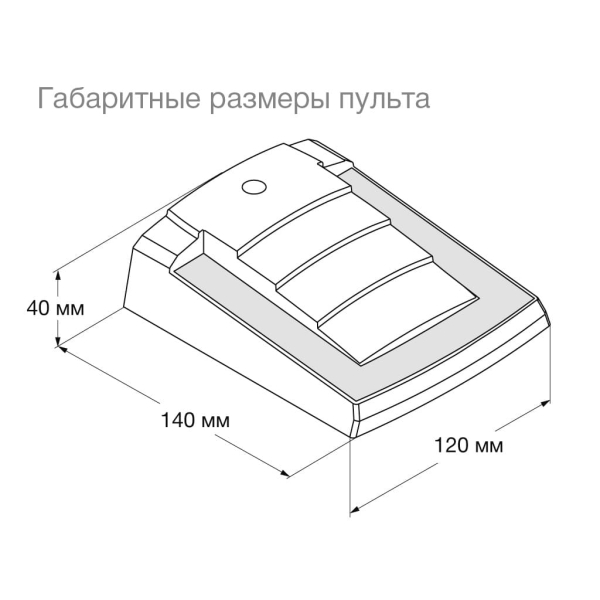

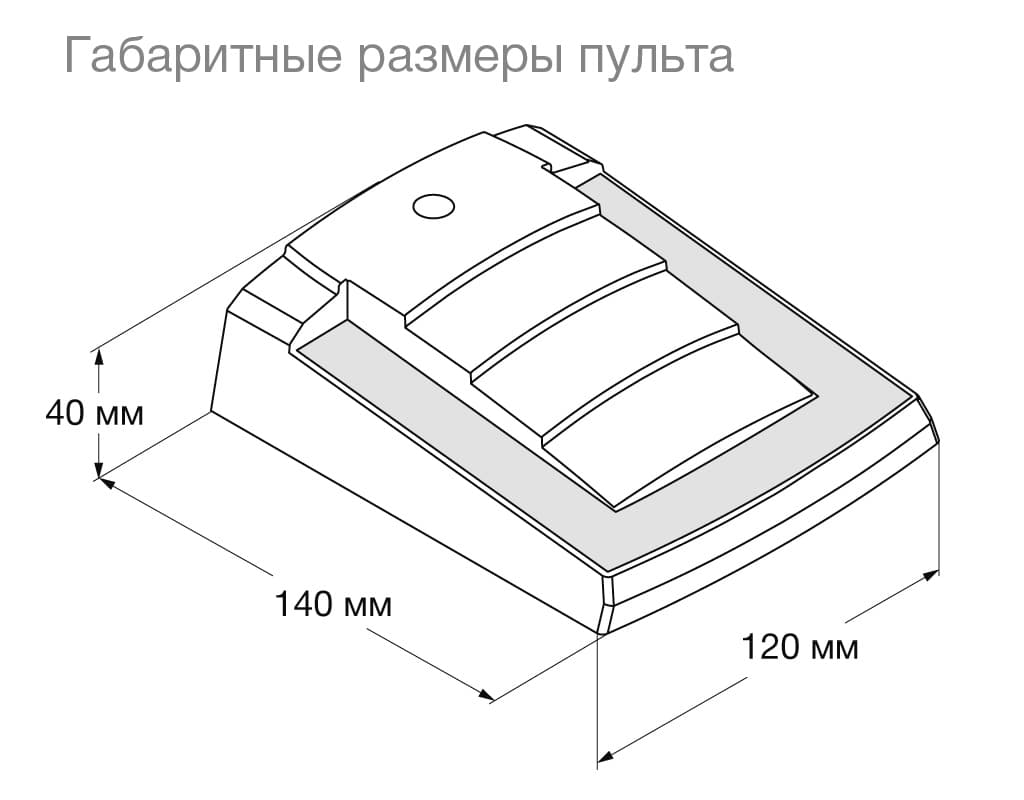

Пульт оператора оснащён разъёмом для подключения блока питания +12 Вольт (DJK-02A 5.5/2.1), разъёмом для подключения к коммутатору (TJ-4P4C), аудиовыходом для записи разговоров (TRS Socket 3.5 mm) и линейным выходом для громкого оповещения (TRS Socket 3.5 mm), который подключается на линейный вход трансляционного усилителя.

Пульт подключается к коммутатору при помощи кабеля (ШСМ 4х0.08), идущего в комплекте переговорного устройства STELBERRY S-740.
Пульт переговорного устройства оснащён противоскользящими резиновыми ножками.
