4-канальный аудиокоммутатор
для пультов громкого оповещения STELBERRY серии F

Рекомендованная розничная цена 9845 Рублей

* Новинка 2024 года!

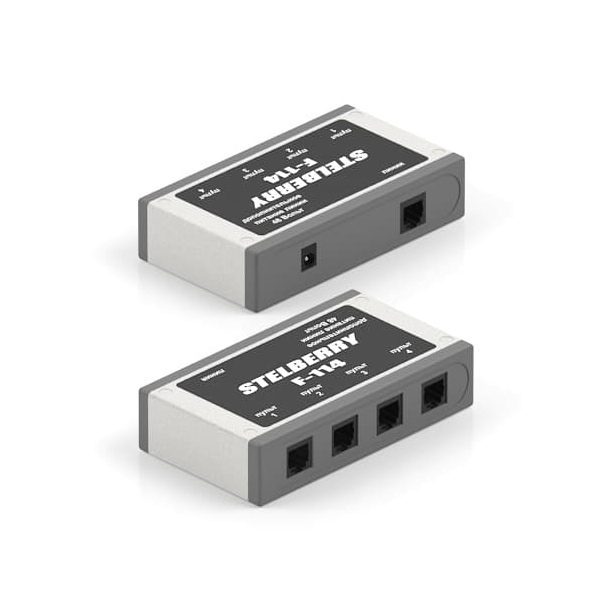

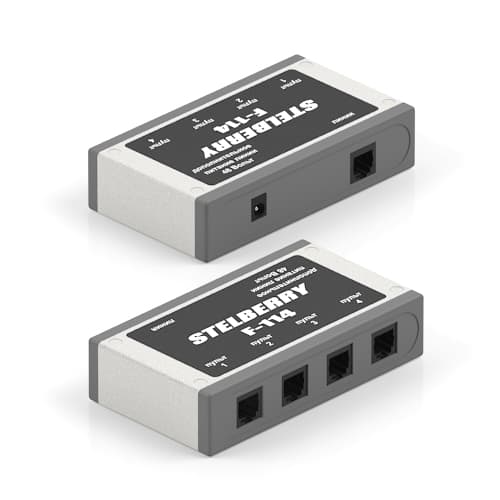

Описание 4-канального аудиокоммутатора STELBERRY F-114

Аудиокоммутатор STELBERRY F-114 существенно расширяет возможности системы громкого оповещения STELBERRY.
К аудиокоммутатору можно подключить до 4-х однозонных пультов F-700, F-701, F-702 и производить громкое оповещение и трансляцию музыки с разных мест.
Питание коммутатора осуществляется от пультов громкого оповещения.

Преимущества аудиокоммутатора STELBERRY F-114

• Возможность производить аудиотрансляцию и громкие объявления с любого из однозонных пультов STELBERRY серии F
• Подключение до 4-х пультов громкого оповещения
• Питание от пультов
• Возможность нарастить существующую систему громкого оповещения STELBERRY

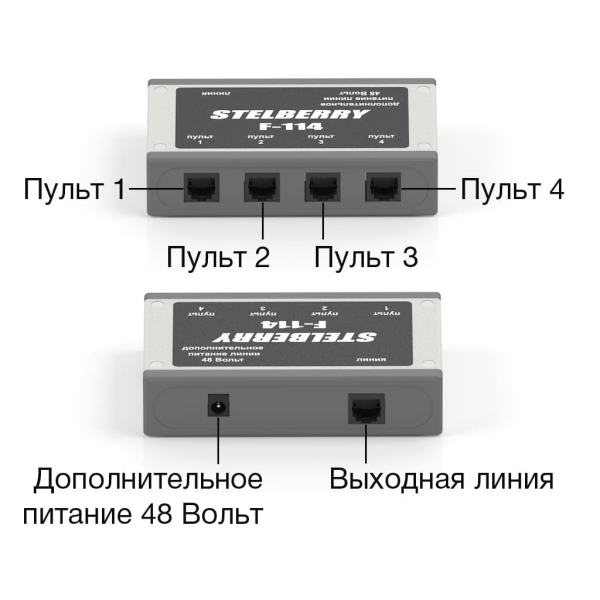

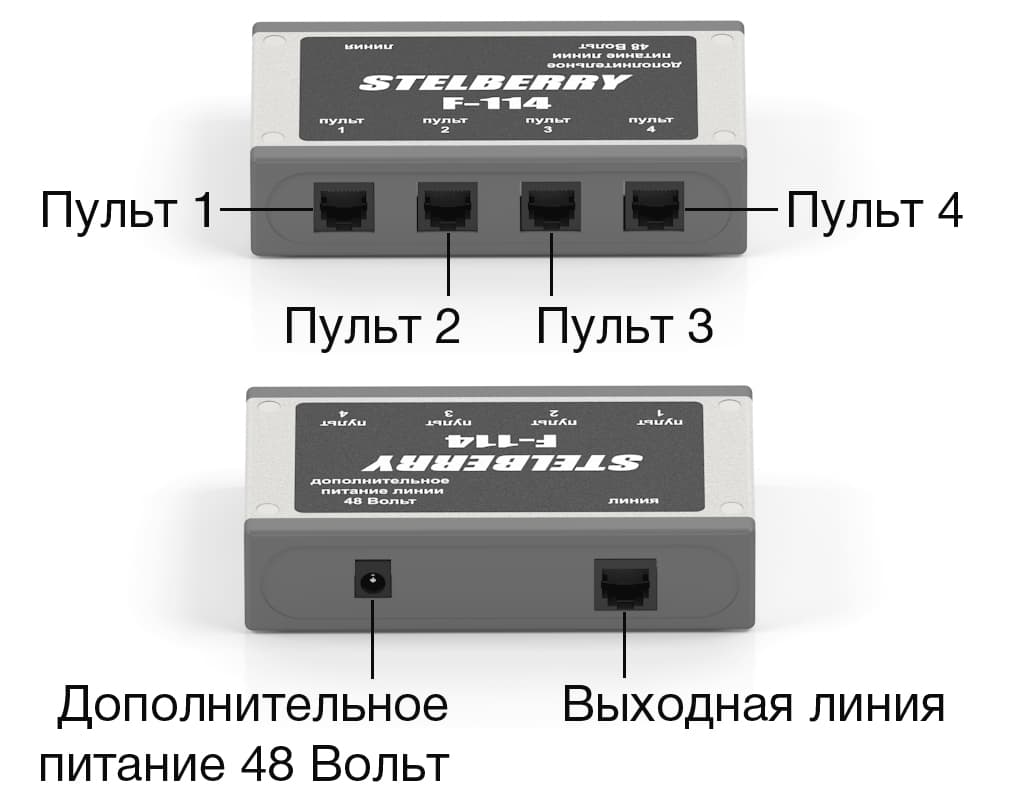

Аудиокоммутатор имеет 4 разъёма для подключения пультов с разными приоритетами.
Пульт с более высоким приоритетом при подаче громкого оповещения или включении музыкальной трансляции отключает пульты с более низкими приоритетами.
У пульта, подключённого к первому разъёму высший приоритет, у второго ниже, у третьего ещё ниже.
Самый низкий приоритет у пульта подключенного к четвёртому разъёму.
Фоновую музыкальную трансляцию необходимо включать на пульте с самым низким приоритетом.

К разъёму «Линия» подключаются потолочно-настенные и рупорные громкоговорители STELBERRY.
Дополнительный разъём для питания в аудиокоммутаторе обычно не используется, и предназначен для подключения внешнего источника питания +48 Вольт в случае, если пульты (или один из пультов) расположен на значительном расстоянии (от 500 метров и более) от аудиокоммутатора, а также, если линия громкоговорителей имеет большую протяженность или в линии размещено большое количество громкоговорителей.

Ваш браузер не поддерживает "встроенное" видео. Попробуйте скачать его по этой ссылке для локального просмотра.

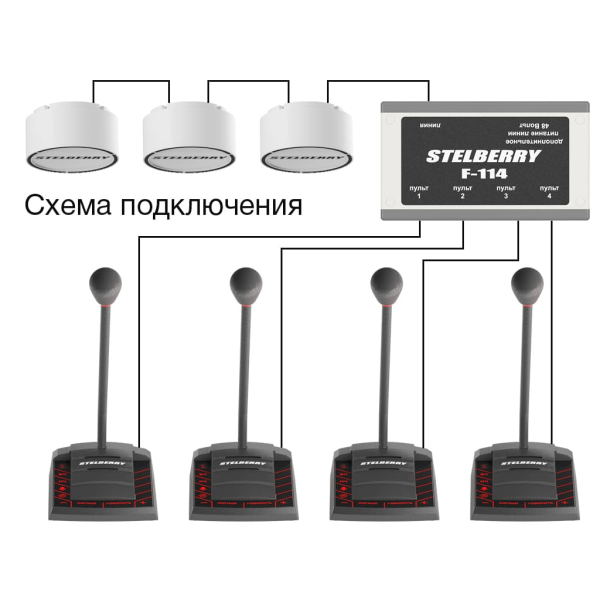

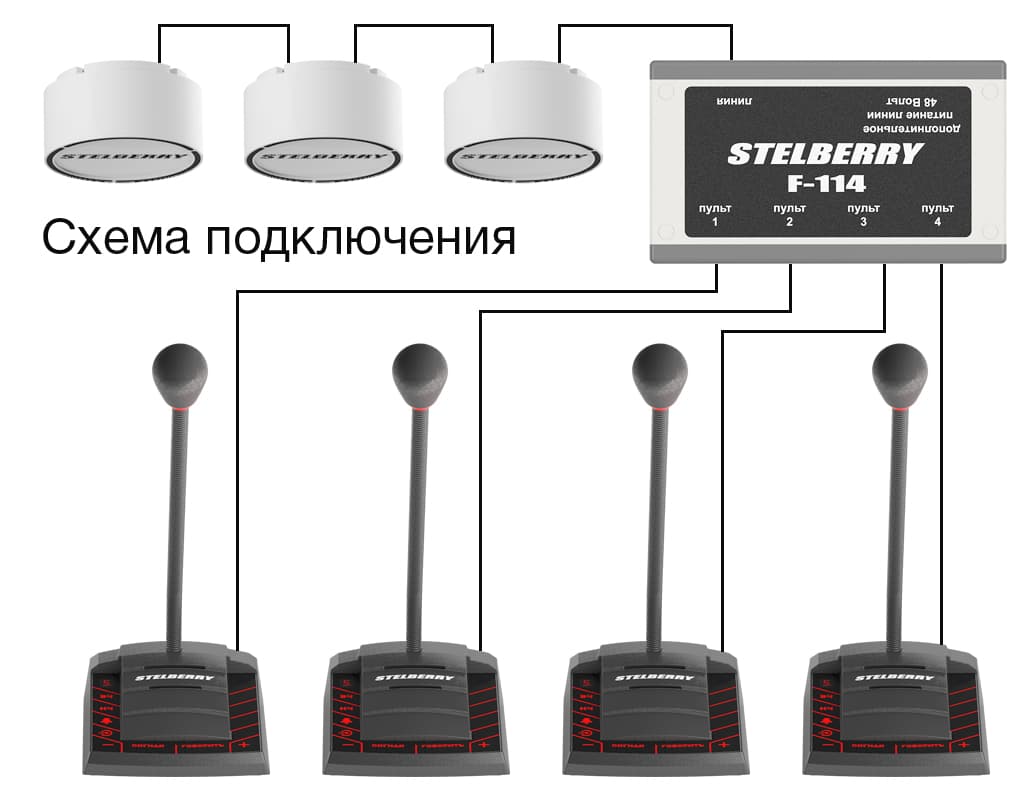

Схема подключения 4-канального коммутатора STELBERRY F-114 простая и логичная.
К коммутатору можно подключить от 1 до 4 пультов.
К выходу коммутатора подключаются потолочно-настенные и рупорные громкоговорители STELBERRY.

Питание коммутатора производится от пультов.
Входы для пультов обладают разным приоритетом, поэтому фоновую музыкальную трансляцию необходимо включать на пульте с самым низким приоритетом.
Расстояние от пультов до коммутатора может составлять до 1000 метров.

Передача сигналов и питания в системах громкого оповещения STELBERRY производится по собственному стандарту, поэтому запрещается подключать их к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!

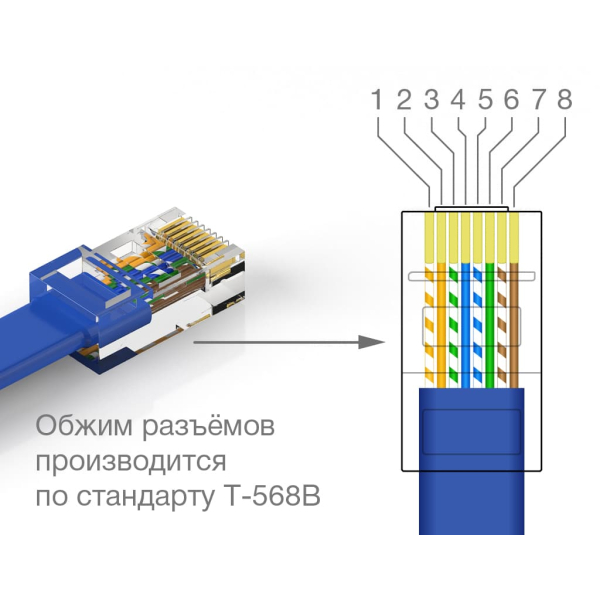

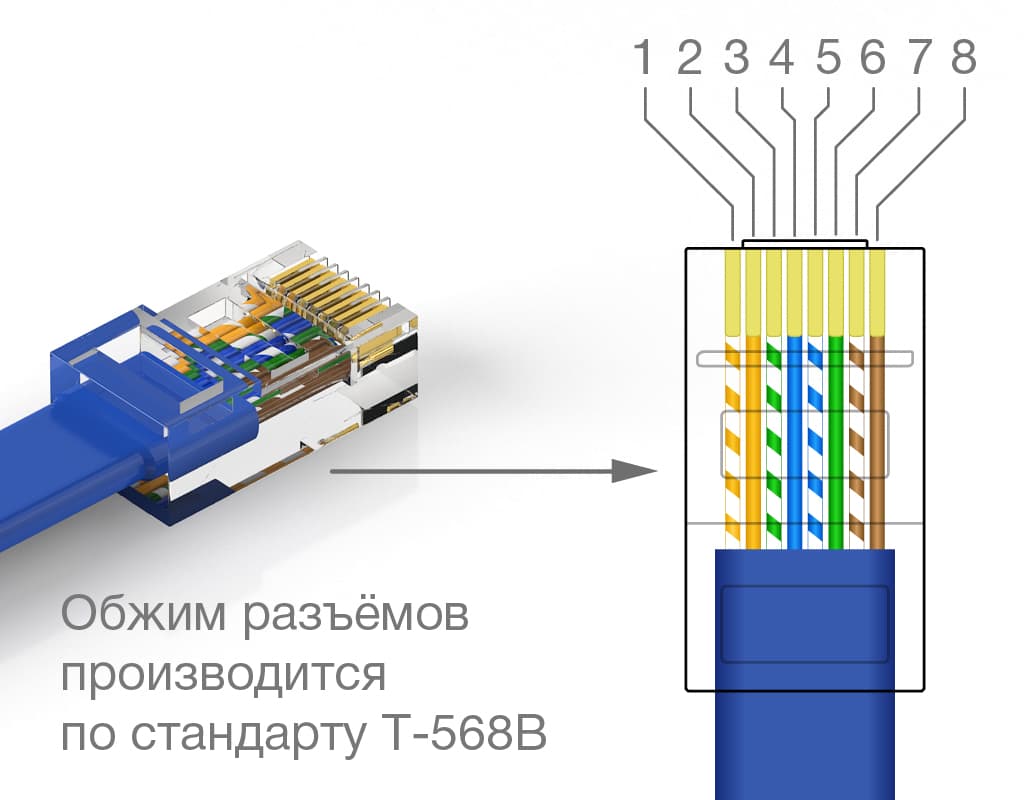

Обжимку разъёма RJ45 рекомендуется производить по стандарту T-568B (также, как производится обжимка для IP камер).

Распиновка разъёма по стандарту T-568B:
1 - Бело-оранжевый
2 - Оранжевый
3 - Бело-зелёный
4 - Синий
5 - Бело-синий
6 - Зелёный
7 - Бело-коричневый
8 - Коричневый
