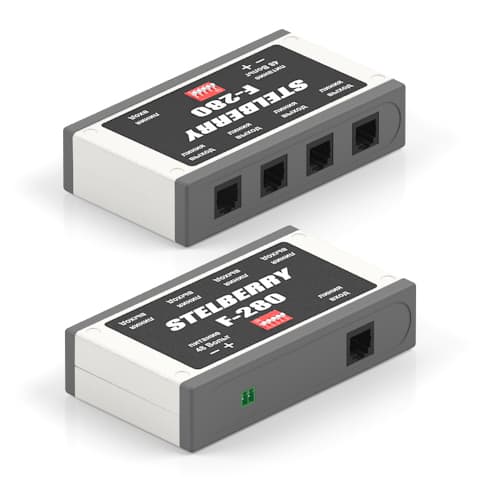

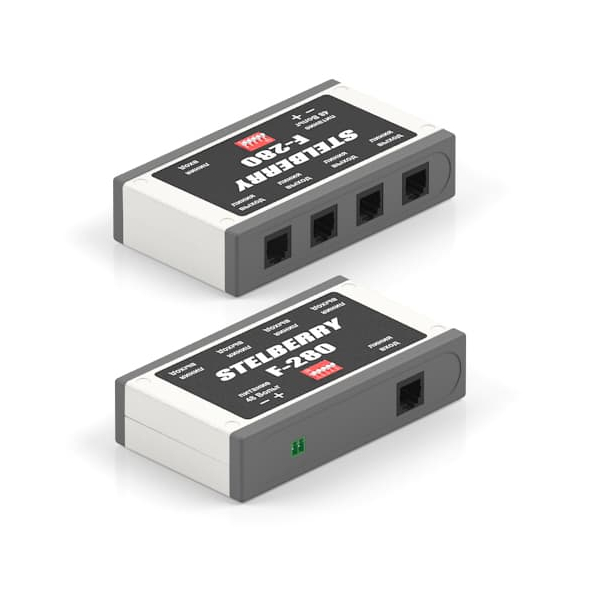

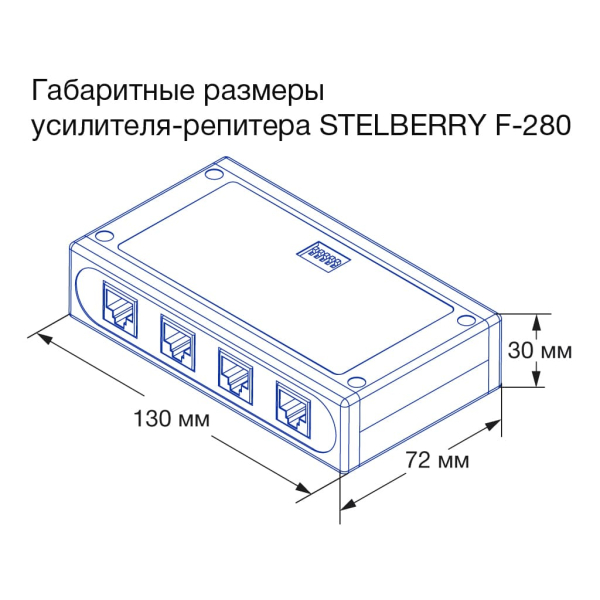

Описание усилителя-репитера STELBERRY F-280
Усилитель-репитер STELBERRY F-280 позволяет увеличить мощность
существующей системы громкого оповещения Антитеррор STELBERRY на 180 Ватт
акустической мощности.
Количество усилителей-репитеров в системе громкого оповещения
STELBERRY не ограничено, то есть, Вы можете наращивать мощность
системы до необходимого уровня.
Преимущества усилителя-репитера STELBERRY F-280
- Удобное решение для масштабирования системы громкого оповещения STELBERRY Антитеррор
- Простое подключение к любому коммутатору или громкоговорителю системы STELBERRY Антитеррор
- Простое и понятное масштабирование системы громкого оповещения
- 4 выходных разъёма для подключения громкоговорителей

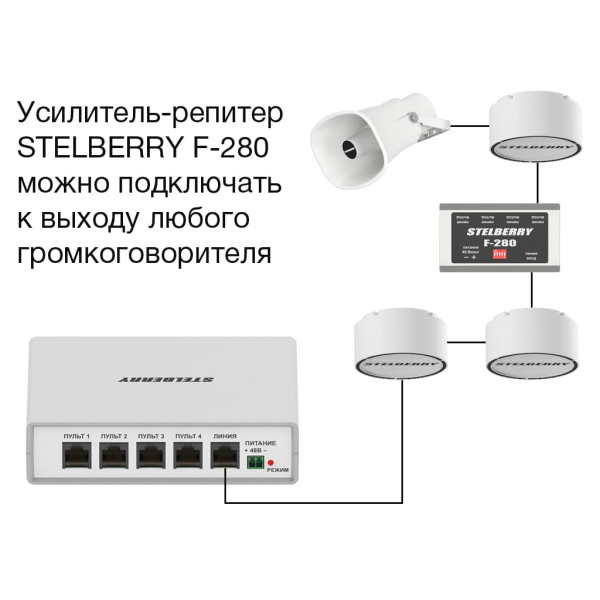

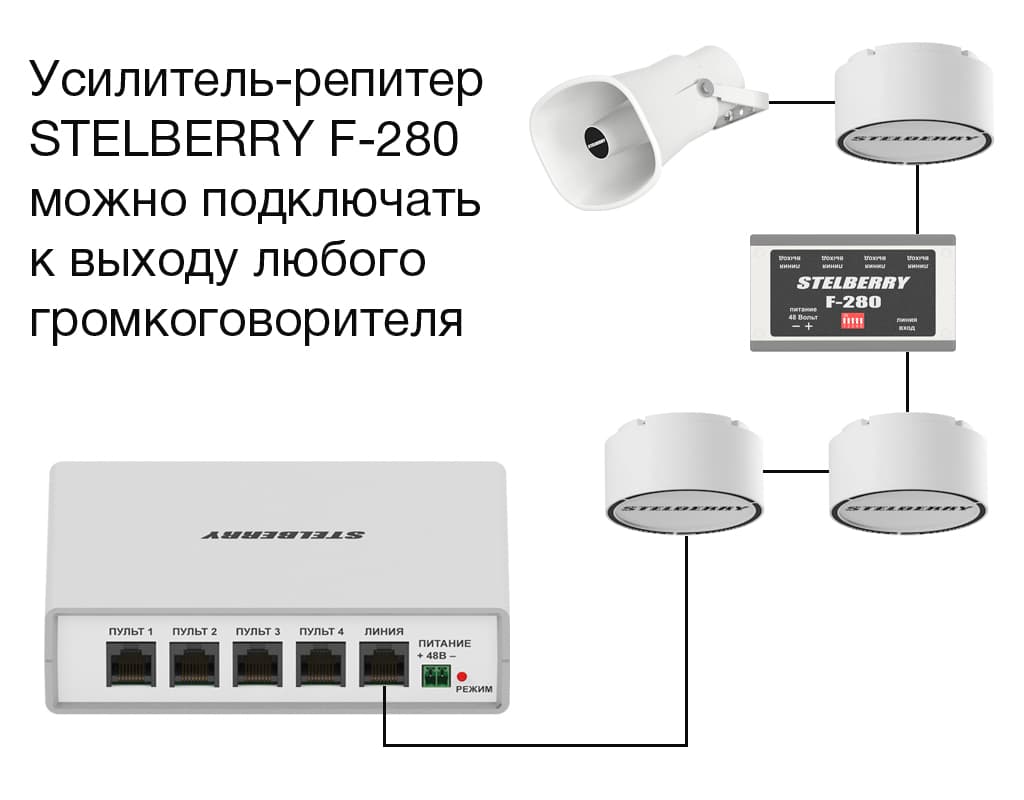

При необходимости, усилитель-репитер можно подключать в любом месте линии, например, к последнему громкоговорителю в линии.
Также, усилитель-репитер можно подключить между громкоговорителями, применив разветвитель STELBERRY F-210.
Такой способ подключения очень удобен, когда длина линии с громкоговорителями большая.
Также следует увеличить коэффициент усиления усилителя-репитера, так как на больших расстояниях сигнал громкого оповещения может быть немного ослаблен.

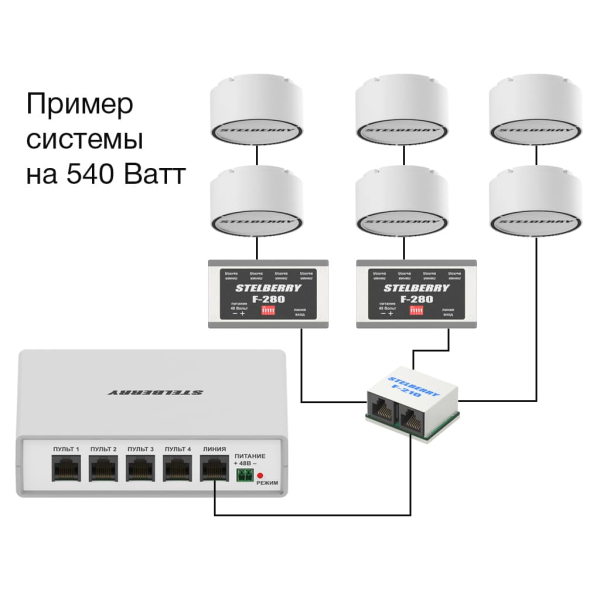

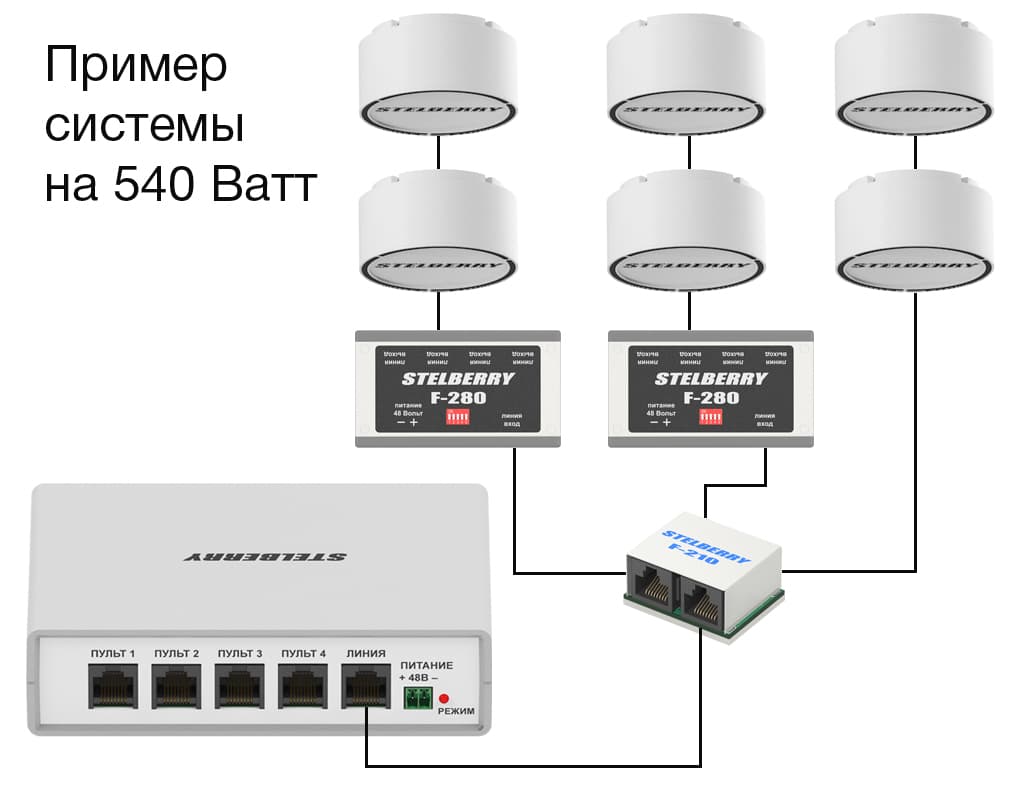

Несколько усилителей-репитеров STELBERRY F-280 можно подключить к коммутатору громкого оповещения при помощи разветвителя STELBERRY F-210.
Если необходимо подключить более двух репитеров, необходимо использовать ещё один разветвитель.
К свободному разъёму разветвителя подключаются громкоговорители, суммарная мощность которых не превышает мощность коммутатора STELBERRY F-200 (180 Ватт).
При таком способе подключения коэффициент усиления следует оставить равным 1 (заводские настройки).
Такой способ подключения очень удобен, если мощность системы закладывается сразу и составляет сумму мощности коммутатора STELBERRY F-200 и мощности усилителей-репитеров.
Вы всегда можете нарастить мощность системы громкого оповещения, подключив ещё несколько усилителей-репитеров STELBERRY F-280.

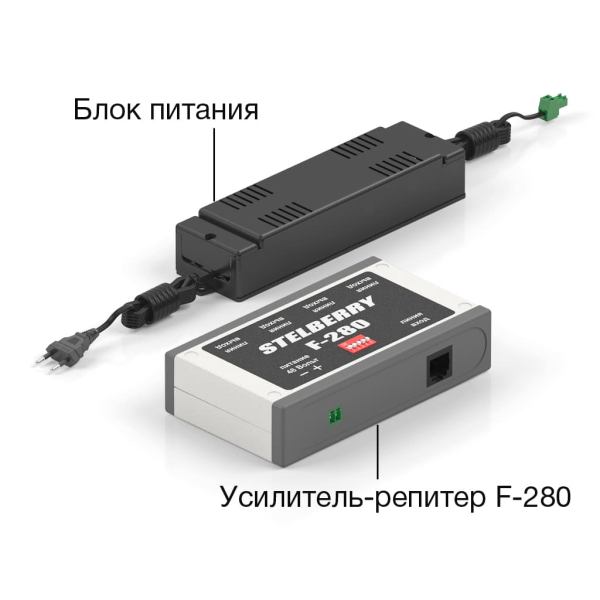

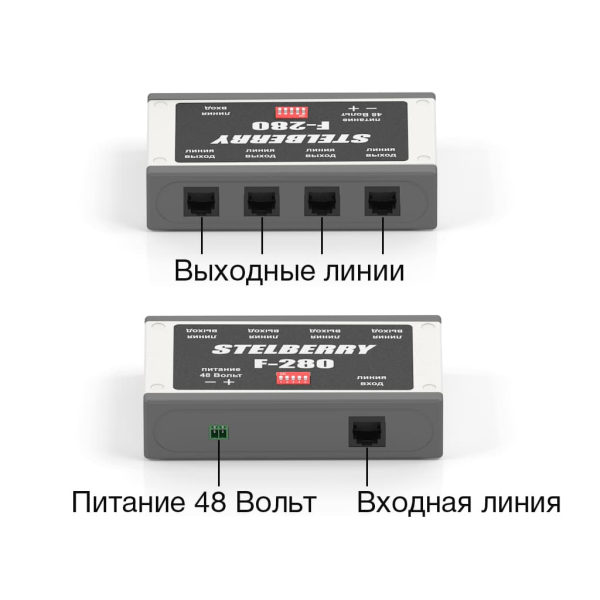

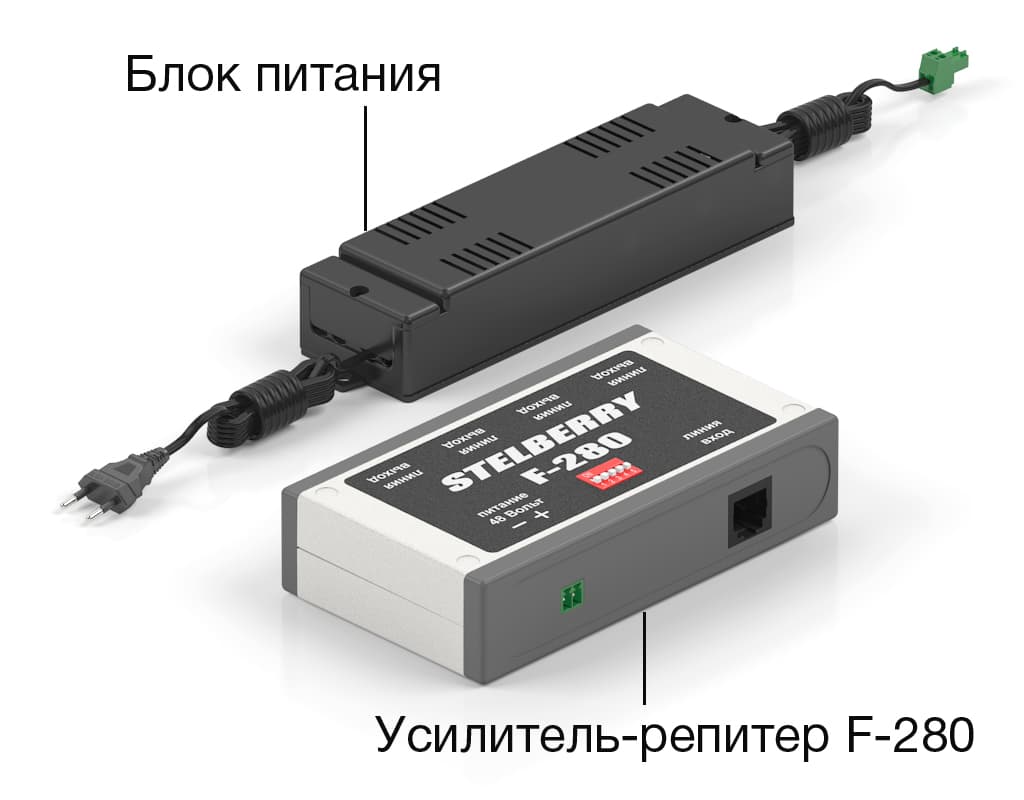

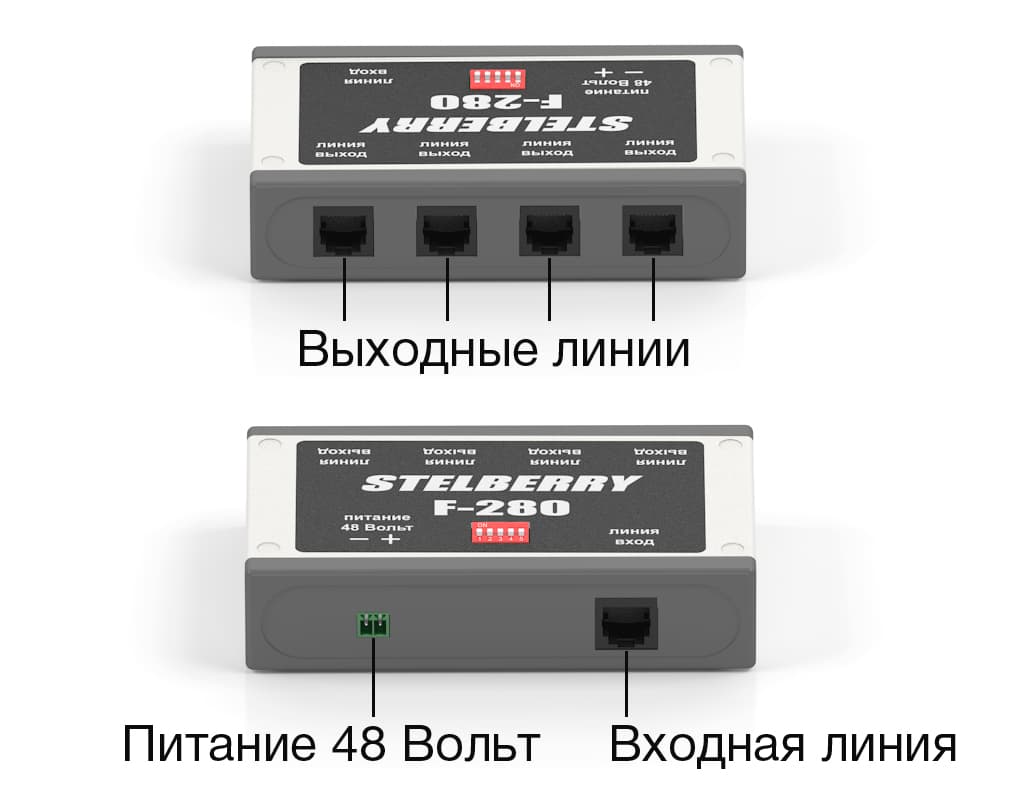

На лицевой части усилителя-репитера STELBERRY F-280 расположен разъём для подключения блока питания, идущего в комплекте.
Рядом расположен 8-пиновый разъём 8P8C для подключения входной линии, которую необходимо усилить.

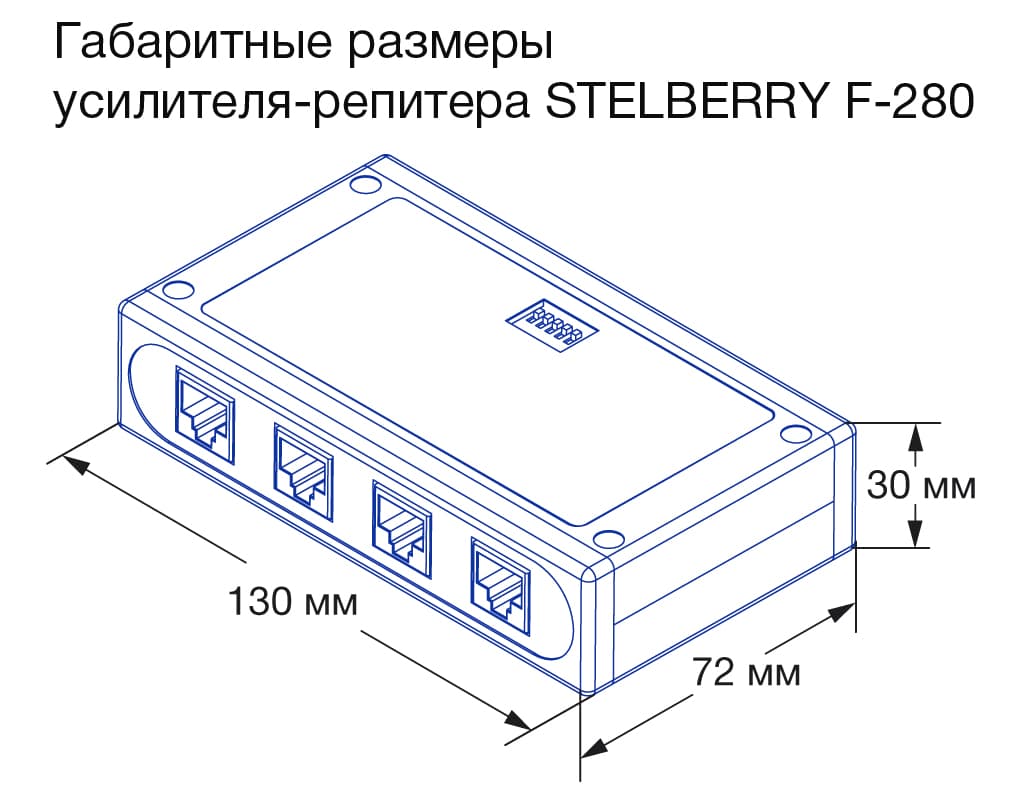

На оборотной части усилителя-репитера расположен разъёмы выходных линий для подключения громкоговорителей.
К выходам можно подключить громкоговорители с суммарной мощностью до 180 Ватт.
Все разъёмы запараллелены, поэтому громкоговорители можно подключать к любому из выходов.

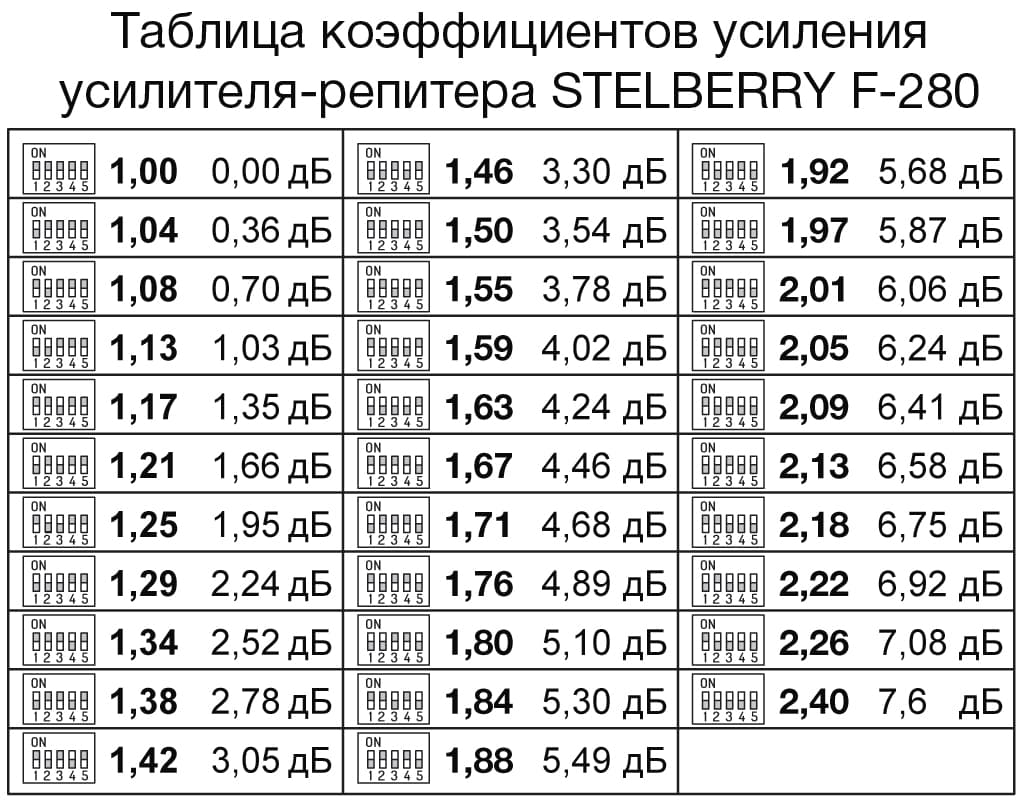

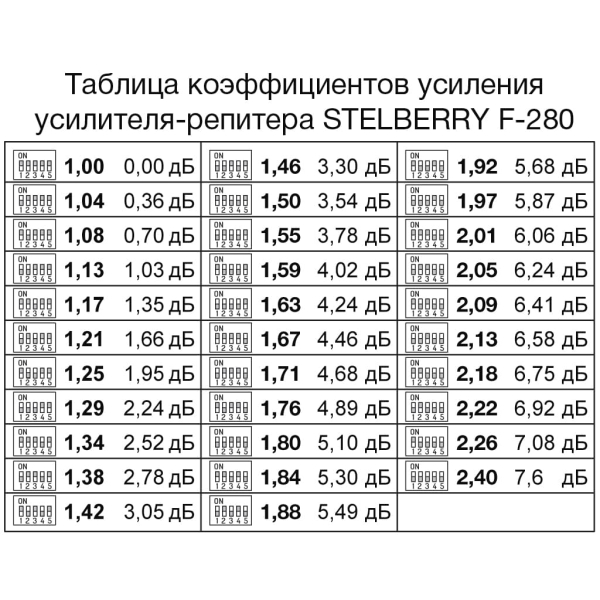

На верхней панели усилителя-репитера STELBERRY F-280 установлены переключатели, при помощи которых можно выставить коэффициент усиления выходных линий.
По умолчанию, коэффициент усиления установлен в 1 (повторяет входной сигнал).
Установка коэффициента усиления необходима, если усилитель-репитер подключен на большом расстоянии от коммутатора STELBERRY F-200, например, к последнему громкоговорителю в линии.
В случае, если усилитель-репитер подключен рядом с пультом, коэффициент усиления следует оставить равным 1.
Передача сигналов и питания в системах громкого оповещения STELBERRY Антитеррор производится по собственному стандарту,
поэтому запрещается подключать их к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!

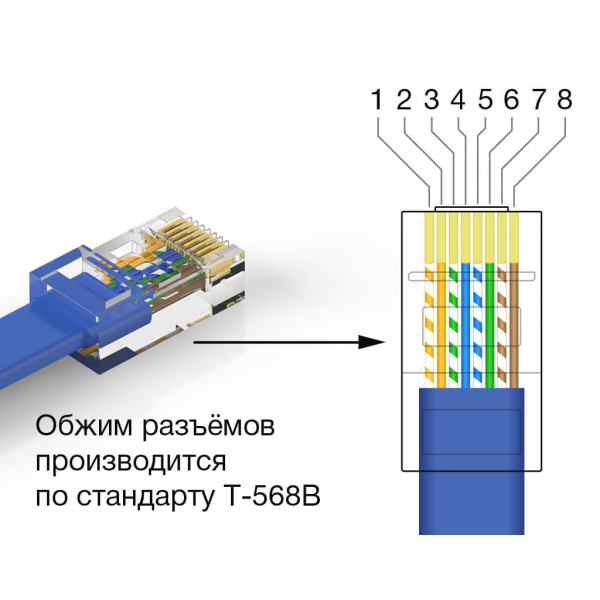

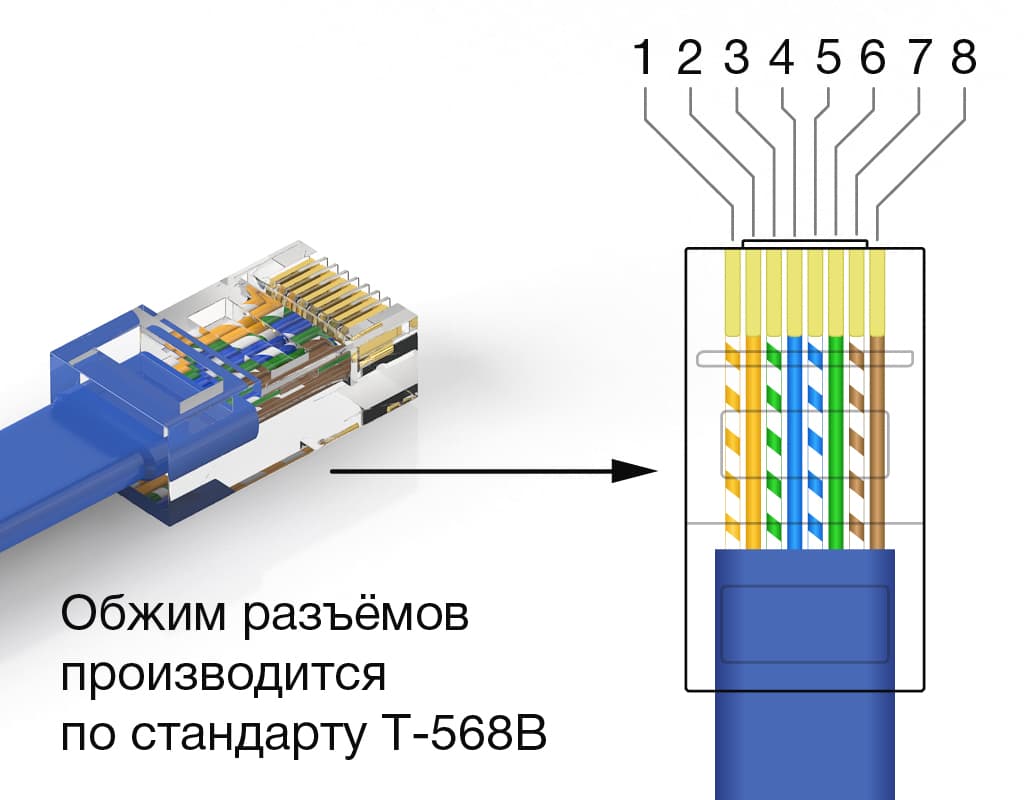

Обжимку разъёма RJ45 рекомендуется производить по стандарту T-568B (также, как производится обжимка для IP камер).
Распиновка разъёма по стандарту T-568B:
1 - Бело-оранжевый
2 - Оранжевый
3 - Бело-зелёный
4 - Синий
5 - Бело-синий
6 - Зелёный
7 - Бело-коричневый
8 - Коричневый
При проектировании линии оповещения стоит тщательно подходить к выбору кабеля UTP, особенно для больших расстояний и мощностей.
Если для коротких расстояний и суммарной мощности 60Вт достаточно использовать медный кабель UTP кат 5e AWG24,
то для дальности до 1000м и суммарной мощности 180Вт уже может потребоваться линия с медным кабелем UTP стандарта AWG22.
